Características técnicas:

- El diámetro exterior es de 150 mm o 6".

- La carrera en el diámetro es de 10 mm.

- La velocidad máxima de rotación es de 2000 rpm con mordazas superiores de 25 mm.

- La fuerza de sujeción total es de 1055 kGf a 6 bares.

- La precisión es de 0,002 mm o 0,00008".

- El mandril pesa 9,2 kilogramos o alrededor de 20,2 Lb.

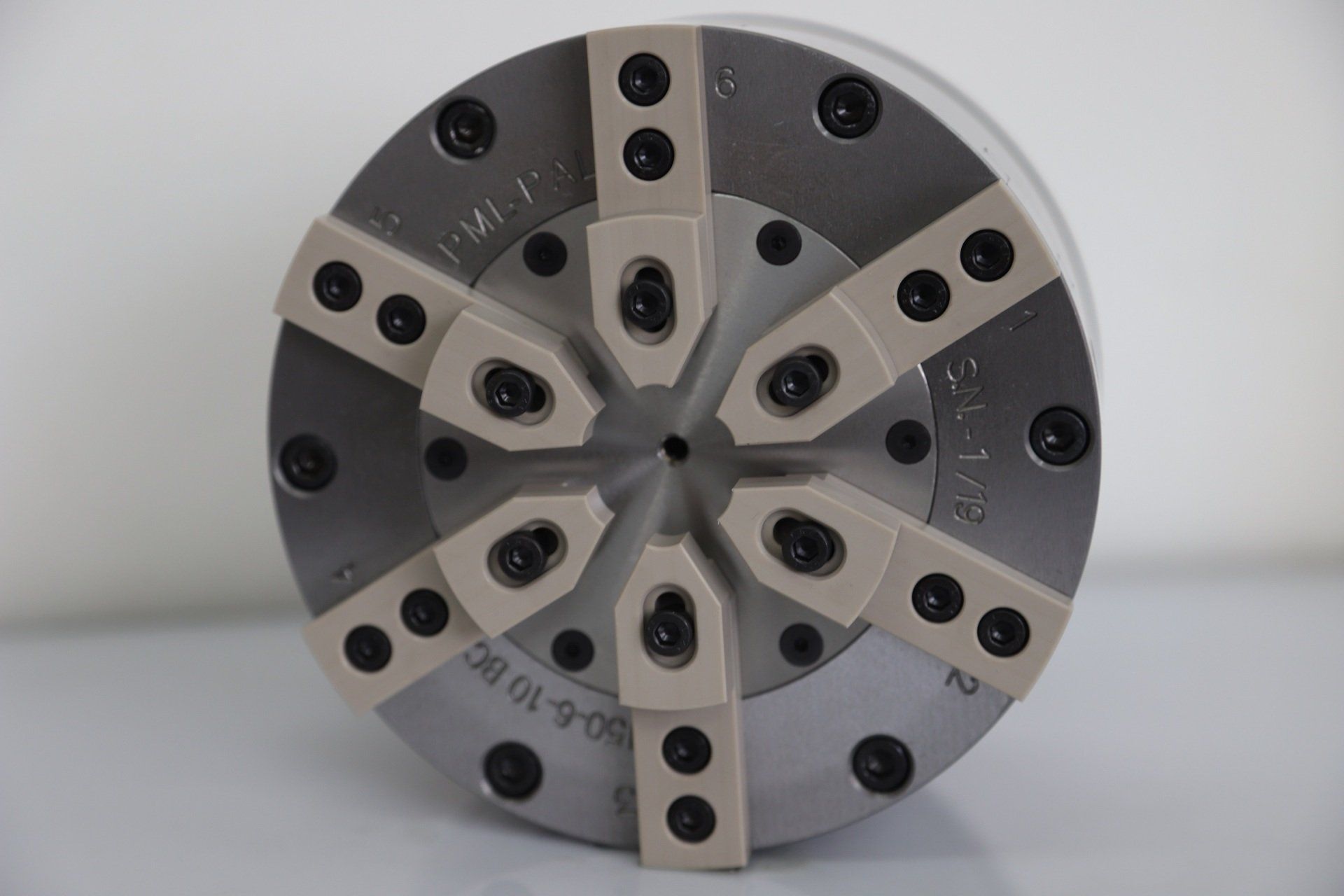

Vista frontal del modelo 150-6-10 BC con mordazas superiores personalizadas

Vista frontal del modelo 150-6-10 BC sin mordazas superiores

Vista trasera del modelo 150-6-10 BC

Modelo BC – El pistón del mandril tiene un movimiento interior de vaivén junto con el tubo de alimentación de aire (AFT). Esta es una característica de seguridad requerida por CE, la norma europea. Permite un ligero retraso después de la apertura y cierre de las mordazas, antes de que la máquina inicie su ciclo. Cuando la AFT avanza, las mordazas cierran/sujetan la pieza de trabajo. Solo entonces, la máquina recibirá una luz verde del sensor de proximidad para iniciar el ciclo.

Modelo NBC: el movimiento del pistón es solo interno. En este modelo, el refrigerante está disponible a través del cuerpo del mandril. El mandril es más estable, por lo tanto, gira a mayores rpm.
