FALLSTUDIEN
20. Mai 2018
FRÄSEN EINES KLEINEN WERKSTÜCKS
Lage
Dies ist ein kleines Werkstück mit einer Länge von 7,5 mm und einem Durchmesser von 7 mm. Im Fertigungsplan war vorgesehen, es in zwei Arbeitsgängen zu bearbeiten, also zwei Aufspannungen, zweimal aufzurüsten. Der erste dient zum Fräsen des Vorderteils und der zweite zum Fräsen des Rückenteils.
Lösung

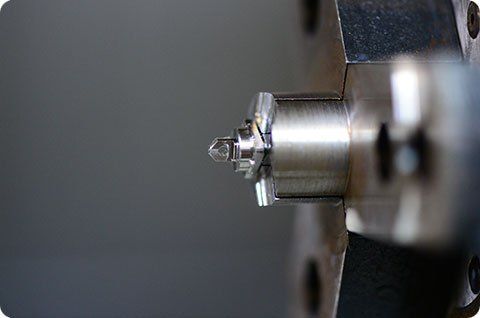

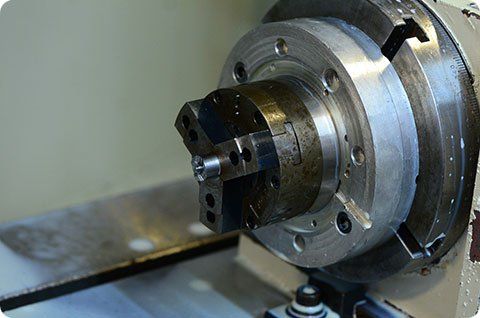

Es wurde entschieden, ein 4-Zoll-Luftspannfutter zu verwenden, das auf einer 4. Achse (Drehtisch) montiert ist. Der CNC-Bediener hat die weichen Backen so bearbeitet, dass sie in die Rückseite des Werkstücks passen, ID-Klemmung in der 5-mm-Bohrung (siehe Foto). Wenn sich das Spannfutter in einer offenen Position befindet, klemmt es das Werkstück, sodass Werkzeuge von beiden Seiten zugänglich sind.
Ergebnisse
Der Fräsvorgang erfolgt in einer Aufspannung, wodurch das zusätzliche Handling (Einrichten) des Be- und Entladens des Werkstücks für den zweiten Vorgang eingespart wird. Keine Notwendigkeit, das Werkstück für die zweite Operation auszurichten. Unnötig zu sagen, dass eine Operation immer besser und genauer ist als zwei.
