MANDRIL DE DOBLE DIAFRAGMA
Situación
El fabricante europeo de rectificadoras CNC utilizaba dos mandriles de diafragma para dos operaciones diferentes. El cliente usó un mandril de diafragma (DC) para rectificar el diámetro interior (ID), el diámetro exterior (OD) y la cara de la primera operación. Luego usó otro diafragma para moler las tres dimensiones en el otro lado de la pieza de trabajo. El tiempo total de molienda fue de 55 segundos. El cliente se acercó a la ingeniería de PML-PAL para proporcionar una solución más eficiente.
Solución
Nuestros expertos propusieron una solución de sujeción inusual, el mandril de doble diafragma PML-PAL, un mandril abierto de doble cara que sujeta la pieza de trabajo desde su centro. El mandril está montado en un husillo abierto único fabricado por el cliente que le permite rectificar el DI, el DE y la cara de la pieza de trabajo en ambos lados simultáneamente.
Resultados
El diseño del mandril de doble diafragma requirió mucho tiempo de ingeniería y un alto nivel de creatividad. La solución personalizada redujo el tiempo del ciclo en un 50% reduciendo el proceso a una sola operación logrando así un producto de mayor calidad.

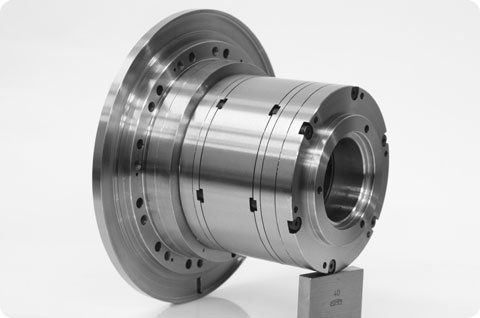

Vista lateral del mandril de doble diafragma.

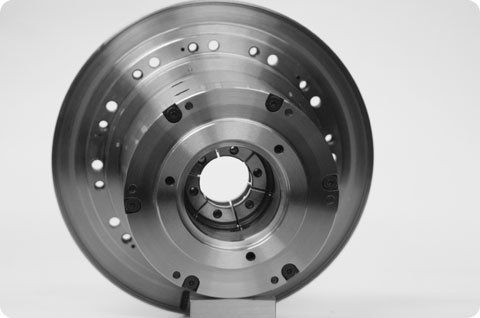

Vista frontal que incluye las mordazas dobles internas.

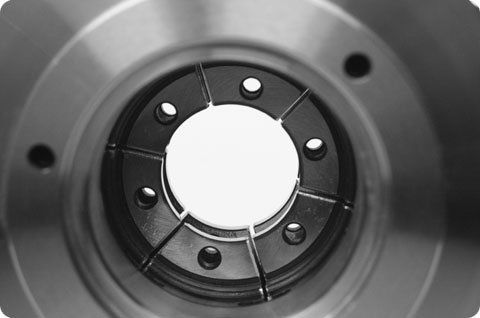

Primer plano de las mandíbulas internas.
