MANDRIN À AIR CONIQUE DE PRÉCISION
Le mandrin pneumatique de précision conique est unique. Il est conçu pour serrer des outils de coupe tels que des fraises, des forets, des alésoirs, des outils de filetage / des tarauds dans une rectifieuse CNC à 5 axes.
La forme conique permet un accès facile à l'outil de meule. Le mandrin conique est actionné soit par un piston pneumatique intégré, soit par une barre de traction reliée à un cylindre pneumatique arrière.
Le besoin de ce mandrin apparaît lorsqu'un client approche PML-PAL avec une demande d'avoir un mandrin de très haute précision avec une forme avant conique qui permet à la meule de s'approcher aussi près que possible de la face du mandrin sans le heurter et de rectifier l'outil comme le plus bas possible (par rapport à son tranchant).
Avantages du mandrin conique :
Dans le mandrin, il y a une butée qui contrôle la profondeur d'insertion de l'outil. Chaque modèle de mandrin peut serrer quatre diamètres de pièce différents (3, 4, 5 et 6 mm) en utilisant une plaquette à changement rapide et précise. Alternativement, afin de couvrir toute la gamme de diamètres, il est nécessaire d'utiliser quatre mandrins différents.
Il existe deux types de mandrin :
Mandrin à trois mâchoires - l'utilisation est la précision et le serrage serré à haut régime (jusqu'à 20 000). Il peut être actionné par traction pneumatique ou par timon arrière.
Mandrin à cinq mâchoires - l'utilisation est le serrage d'outils de précision dans une meuleuse CNC. Ses avantages sont d'utiliser un type de mandrin pour contenir plusieurs diamètres. La répétabilité est de l'ordre de quelques microns. Il peut être actionné par traction pneumatique ou par timon arrière.
Ce mandrin est extrêmement précis. La répétabilité est de 0,0005 mm ou 0,00002".

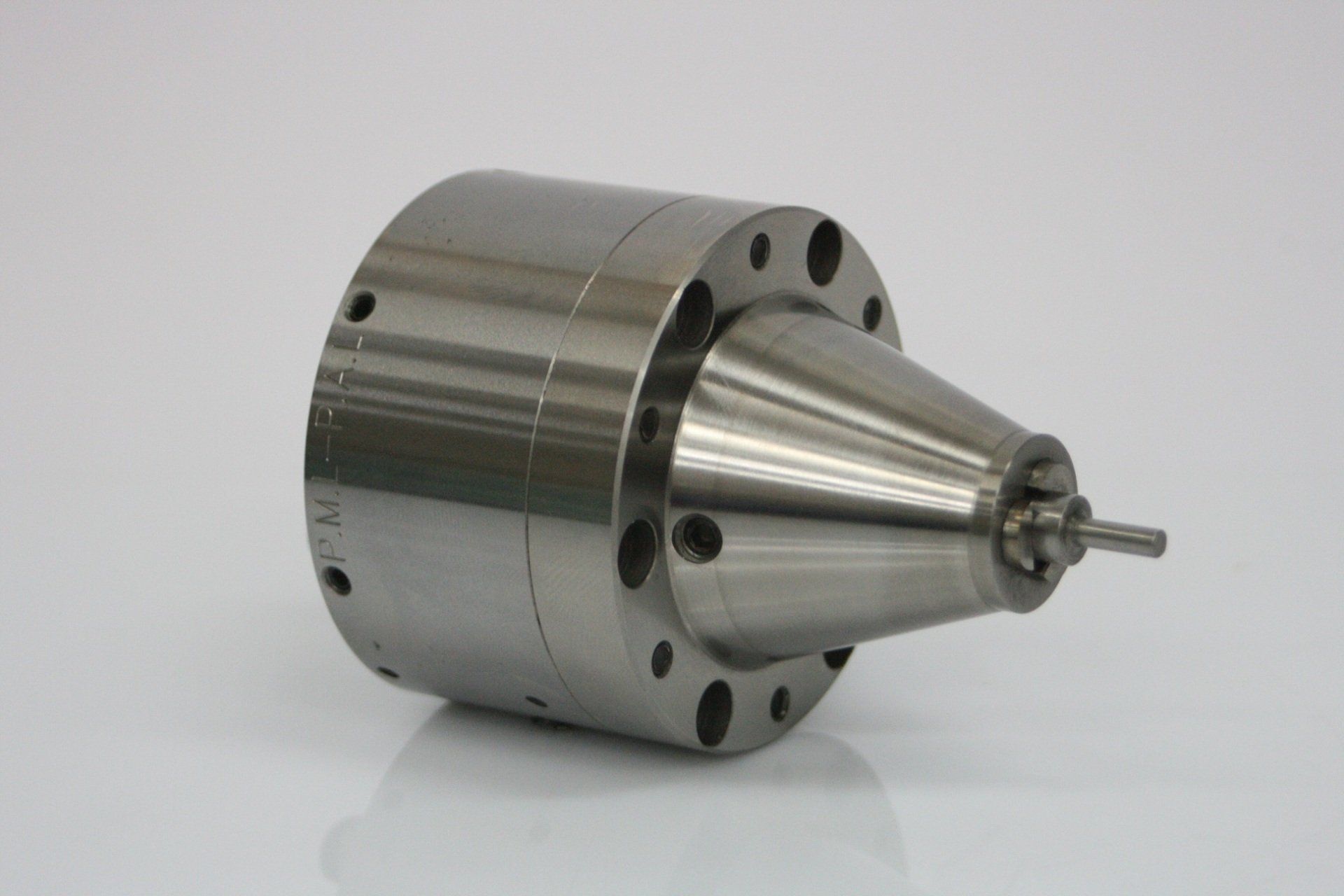

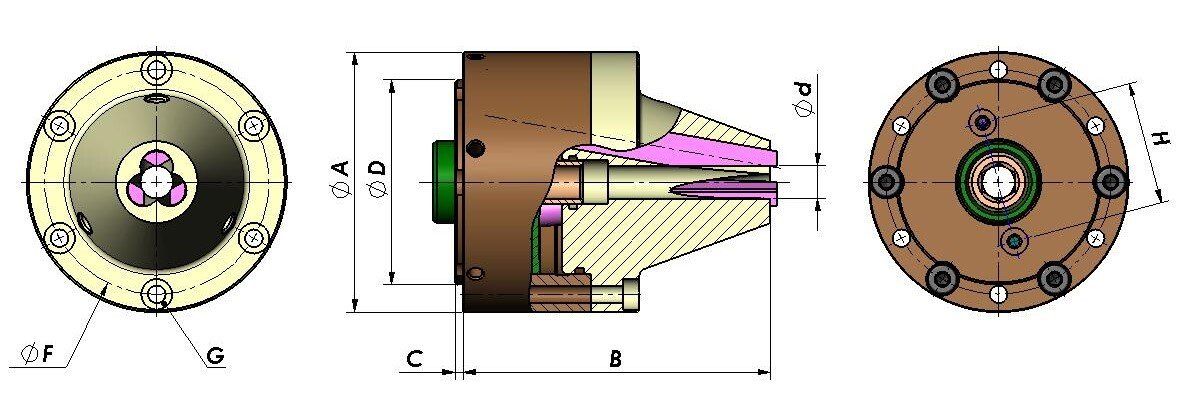

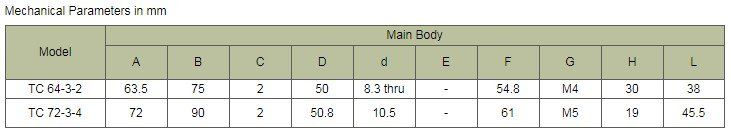

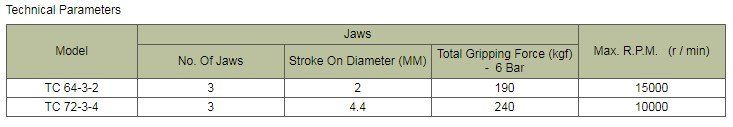

Il s'agit d'un outil à trois mâchoires serrant un mandrin de haute précision

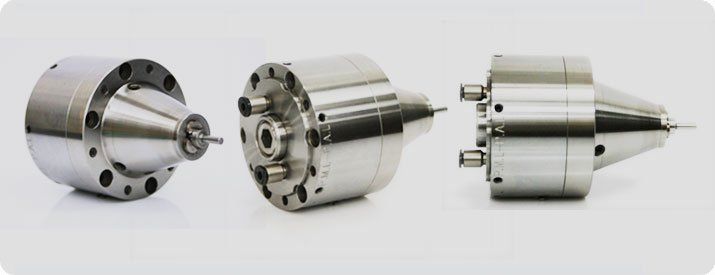

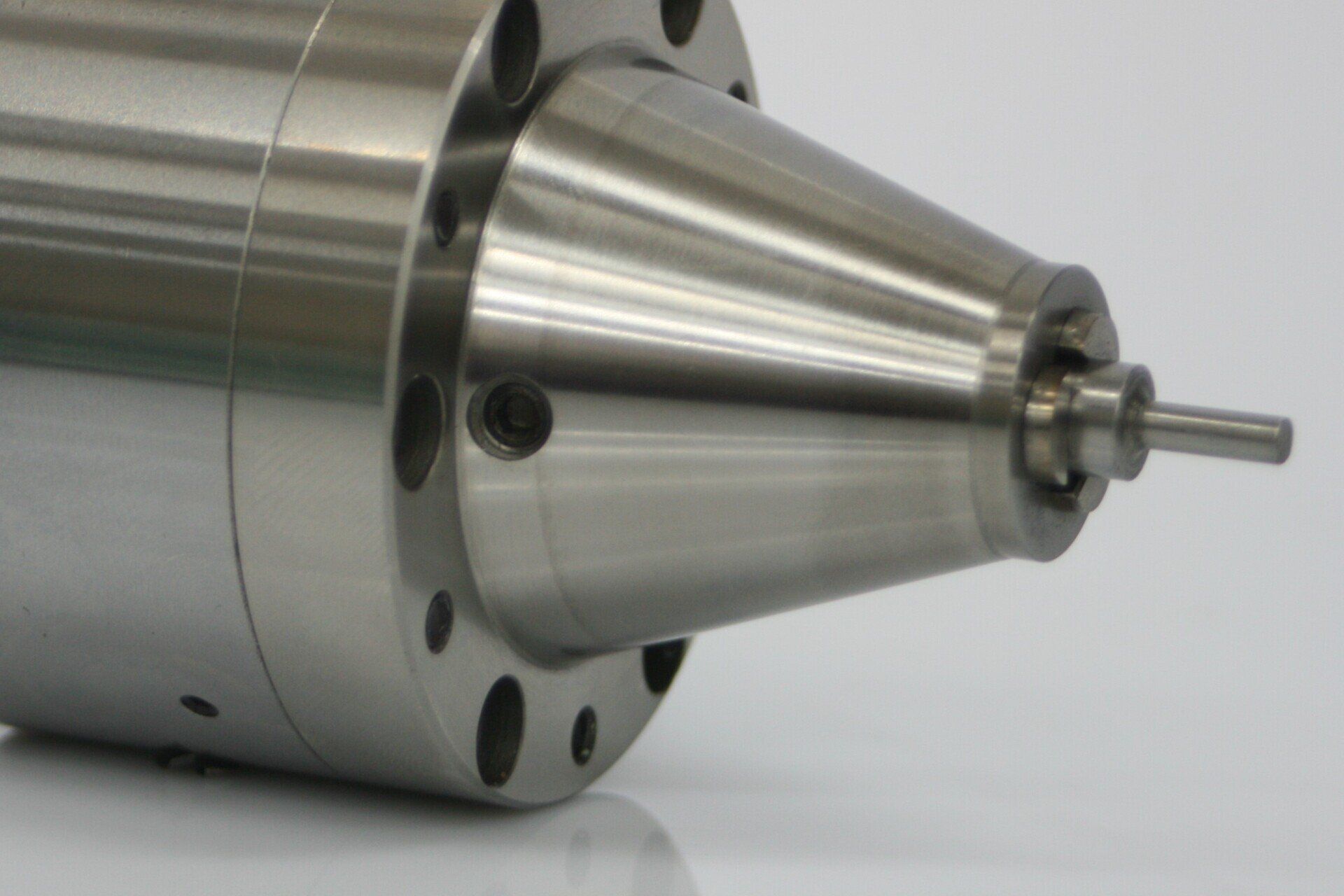

Gros plan sur le mandrin à air conique

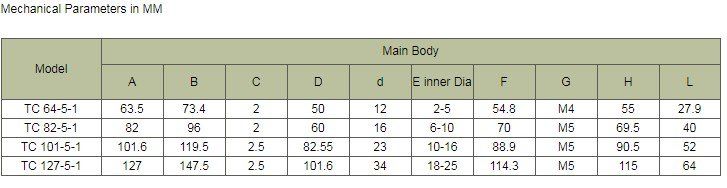

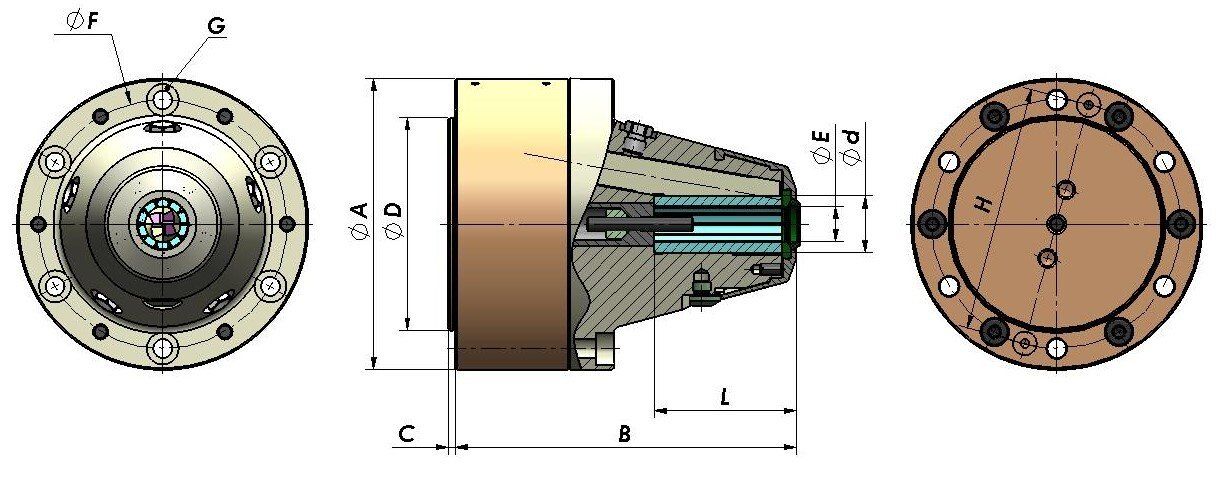

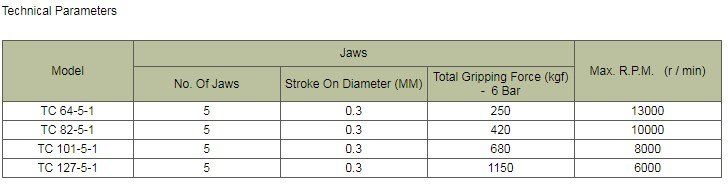

Il s'agit d'un outil à cinq mâchoires serrant un mandrin de haute précision
