DRUCKLUFTFUTTER MIT WIRBEL
Auf dieser Seite präsentieren wir zwei Hauptmodelle von Front End, in sich geschlossenen Luftfuttern: abgedichtetes Modell und Standardmodell.
Die Schwenkeinheit ersetzt das Luftzufuhrrohr (AFT) in einer Maschine ohne Durchgangsbohrung in der Spindel. Eine weitere Verwendung ist, wenn das Werkstück sowohl von vorne als auch von hinten geladen werden muss.
Versiegeltes Modell
Dies ist ein abgedichtetes 107-mm-Zweibackenfutter für Schleifanwendungen mit einer Luftschwenkeinheit und einer 12-mm-Durchgangsbohrung. Das Spannfutter basiert auf dem PML-PAL 107 mm BCG-Modell.
Futter mit drei Backen ist ebenfalls erhältlich.
Technische Eigenschaften:
Genauigkeit 0,002 mm
Greifkraft 480 kgf in 6 bar
Strich auf Dia. 2,5 mm
Höchstgeschwindigkeit 4000 U/min
Durchgangsloch 12mm

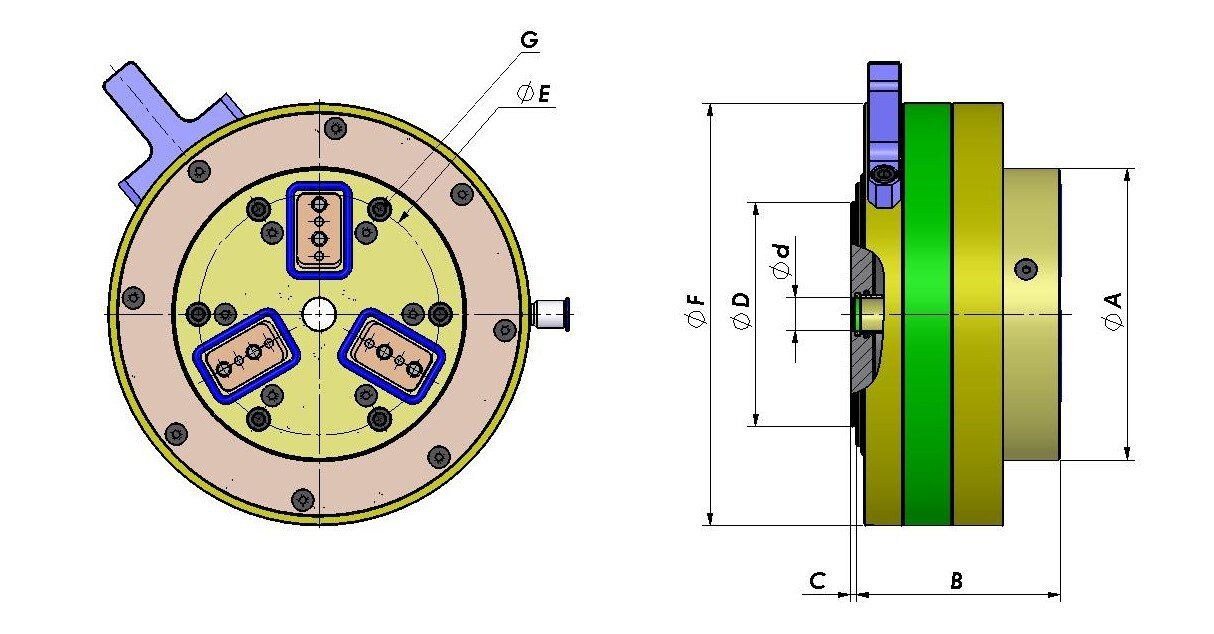

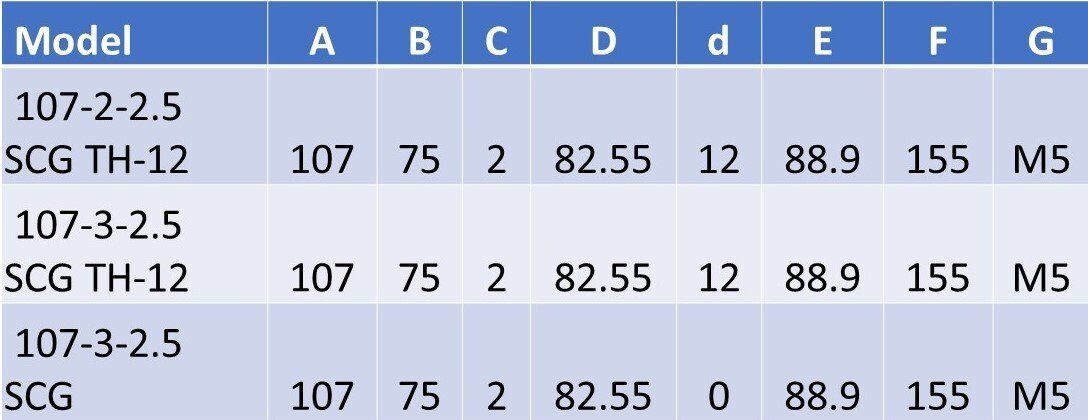

Technische Daten für drei versiegelte 107-mm-Modelle. Die Maße sind in mm
Das letzte Modell in der Tabelle ist ein abgedichtetes Spannfutter basierend auf unserem BCG-Modell ohne Durchgangsbohrung.
Andere abgedichtete Futtergrößen in Schwenkkonfiguration sind auf Anfrage erhältlich.

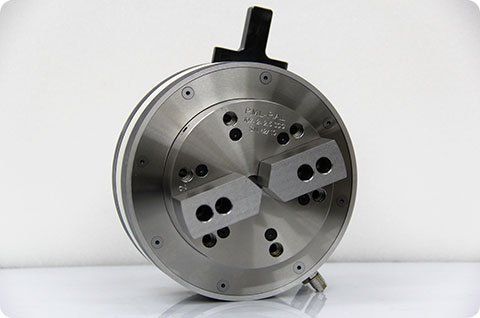

Modell: 107-2-2.5 SCG TH-12 mit Aufsatzbacken

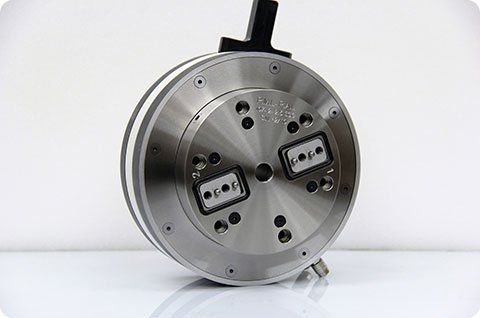

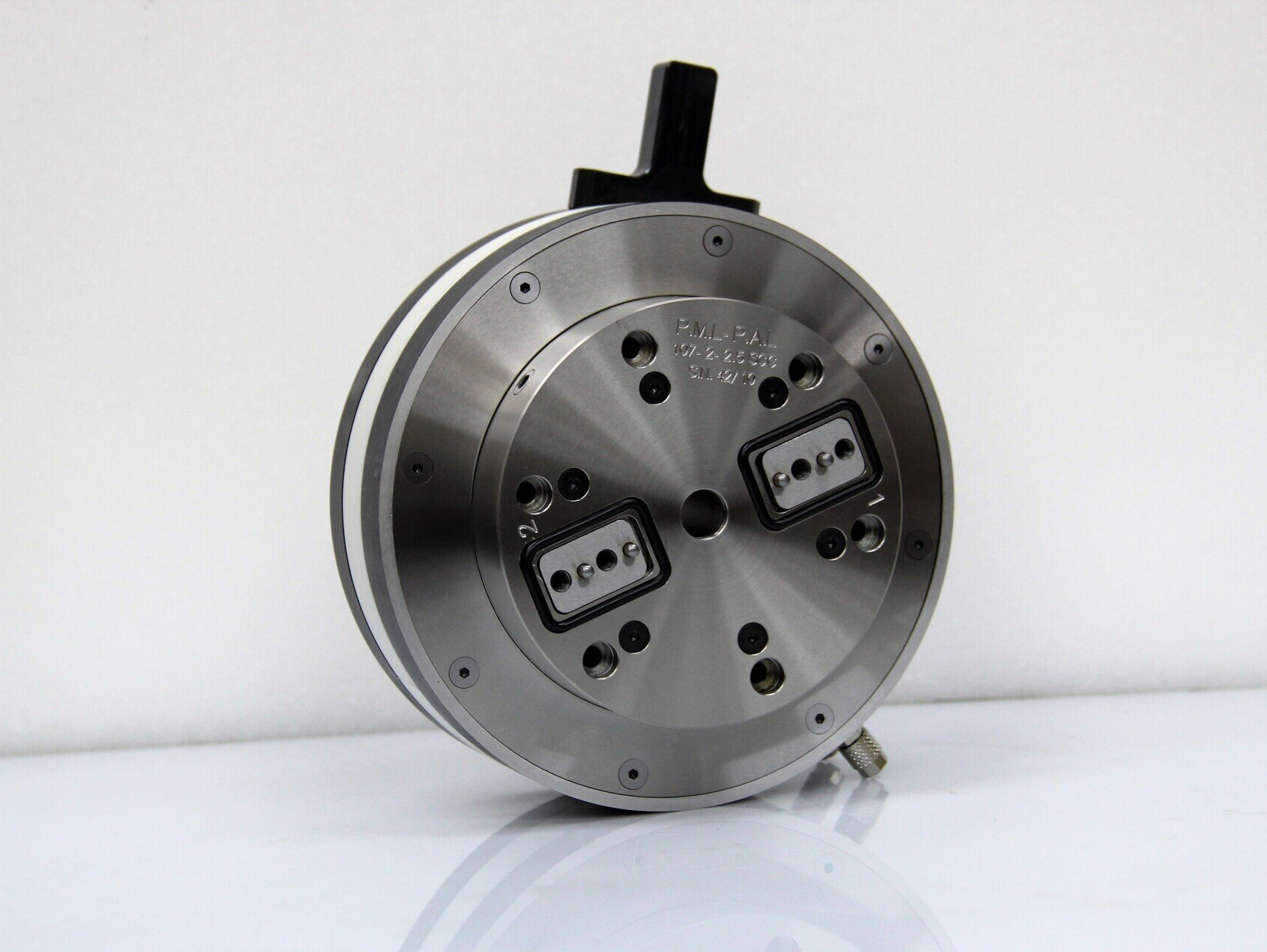

Modell: 107-2-2.5 SCG TH-12 ohne Aufsatzbacken
Versiegeltes Modell

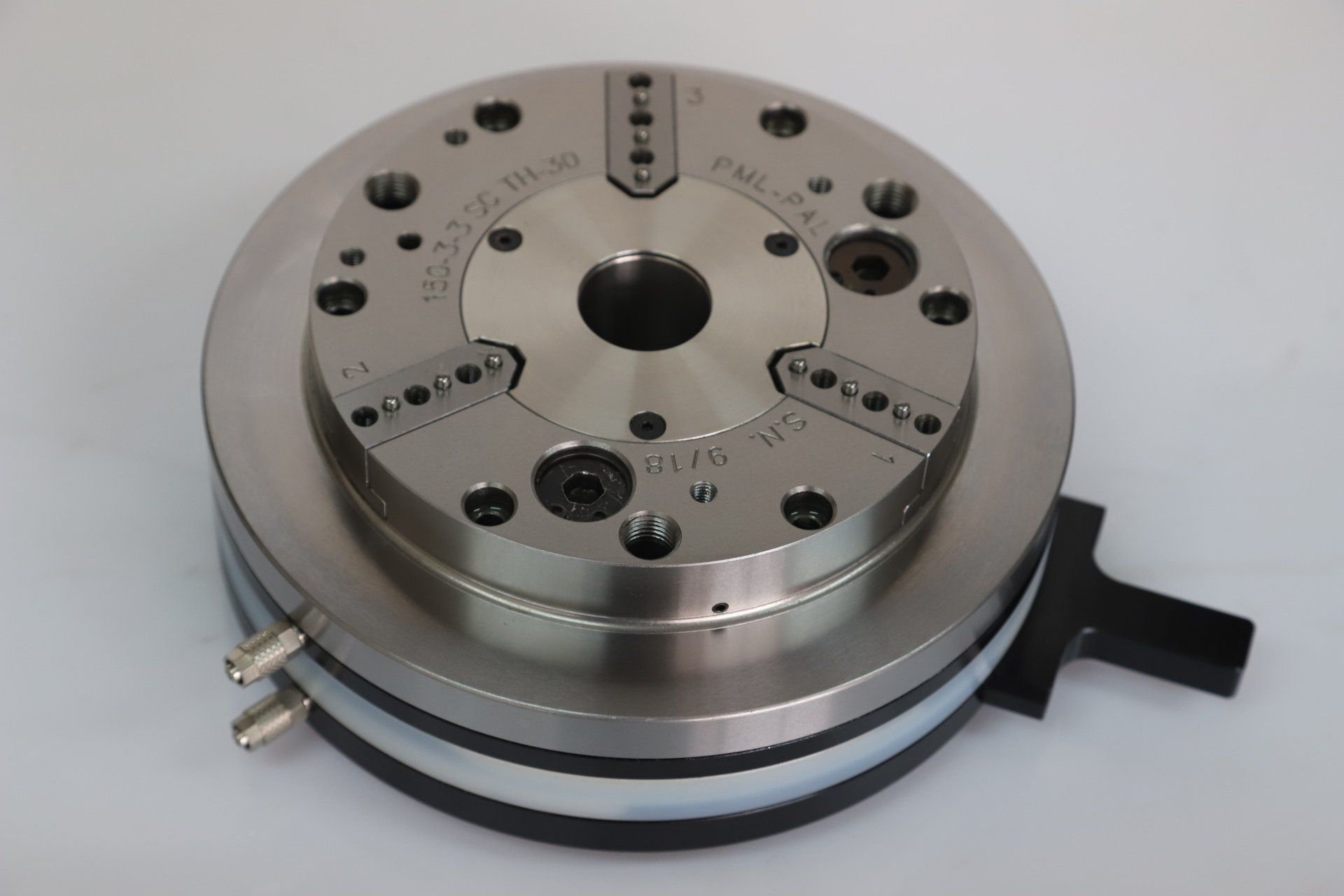

Dies ist ein 150-mm-Präzisions-Luftspannfutter mit drei Backen für Schleifanwendungen mit einer Schwenkeinheit und einer 30-mm-Durchgangsbohrung.
Technische Eigenschaften:
Genauigkeit 0,002 mm
Greifkraft 1600 kgf in 6 bar
Strich auf Dia. 3mm
Höchstgeschwindigkeit 4000 U/min
Durchgangsloch 30mm

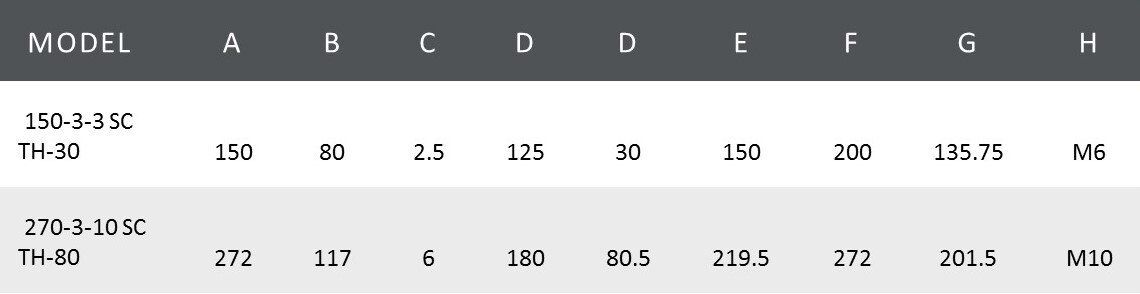

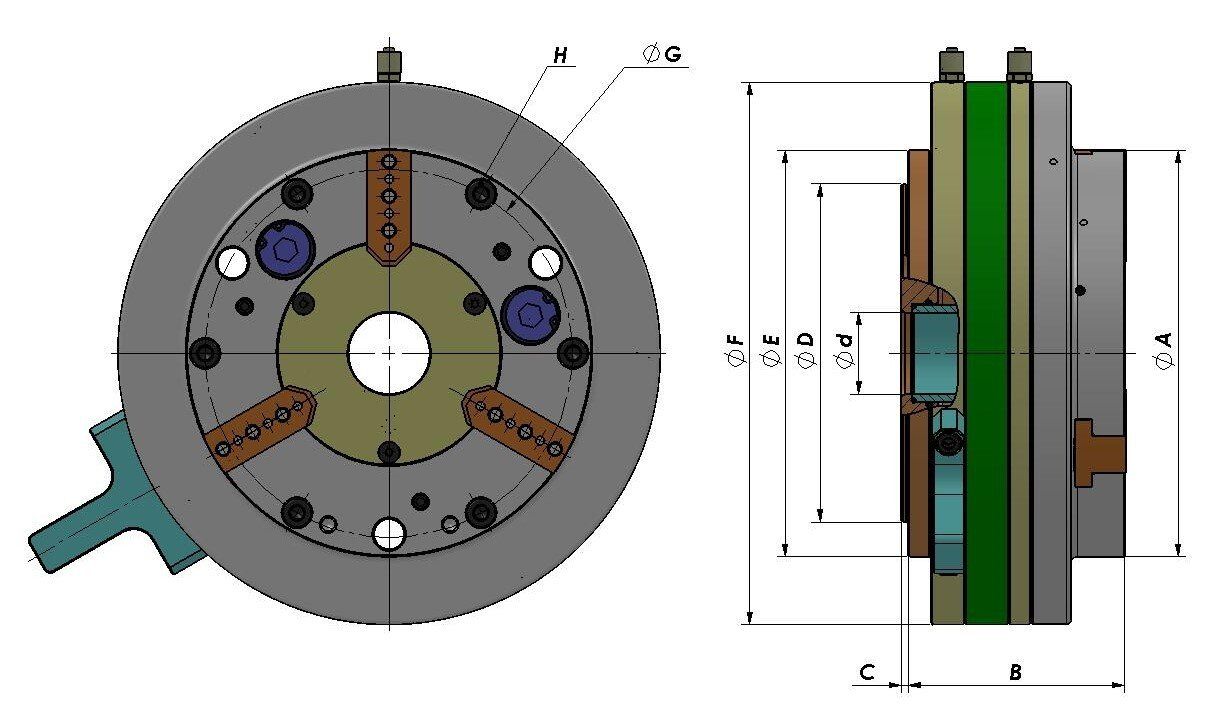

Technische Daten der Spannfutter der offenen Ausführung. Die Maße sind in mm.
Andere Modelle sind auf Anfrage erhältlich
Für das 270-mm-Modell beträgt die maximale Drehzahl 2500, der Hub auf Dia. beträgt 10 mm, die Greifkraft 2050 kgf in 6 bar

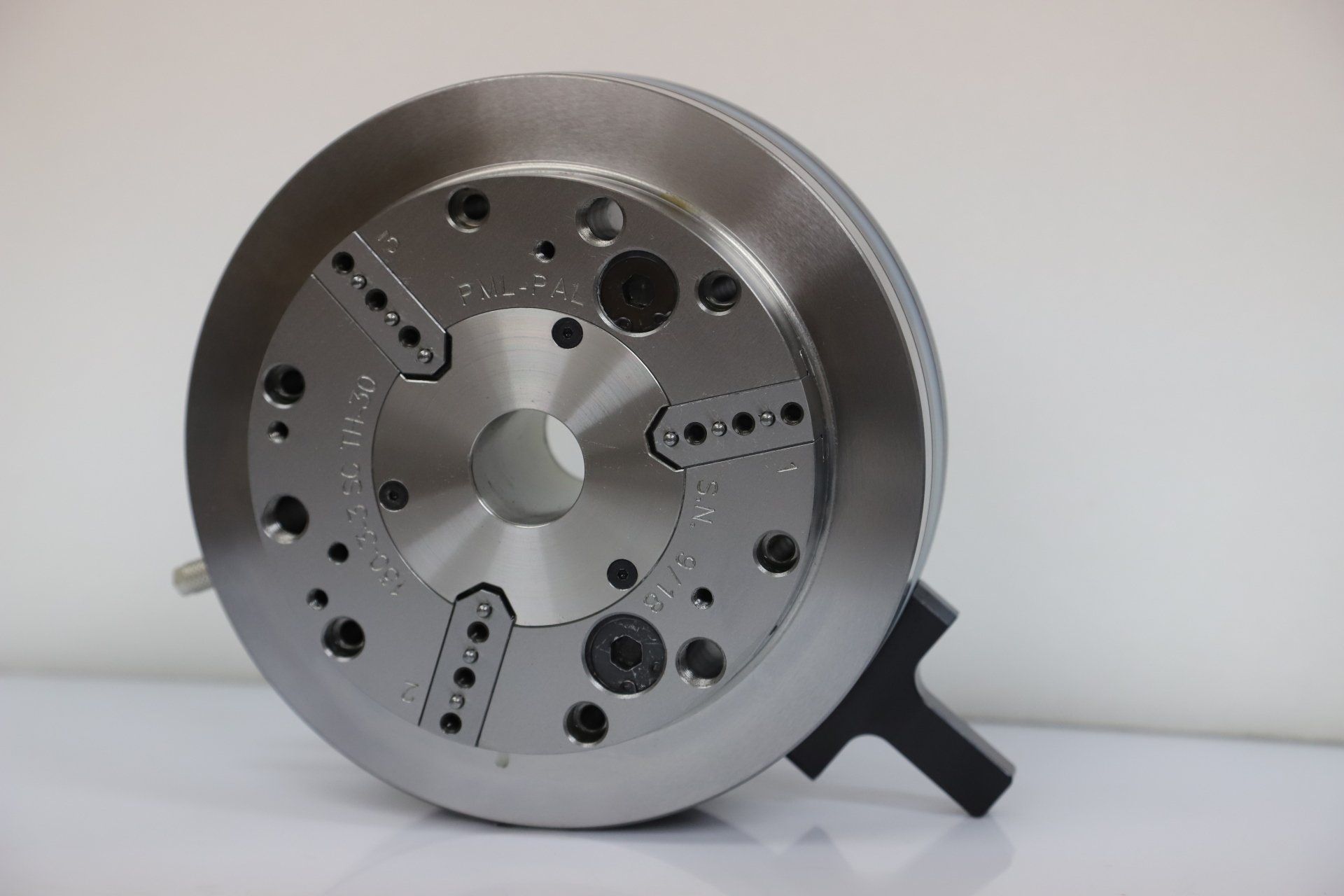

Modell: 150-3-3 SC TH-30 ohne Aufsatzbacken

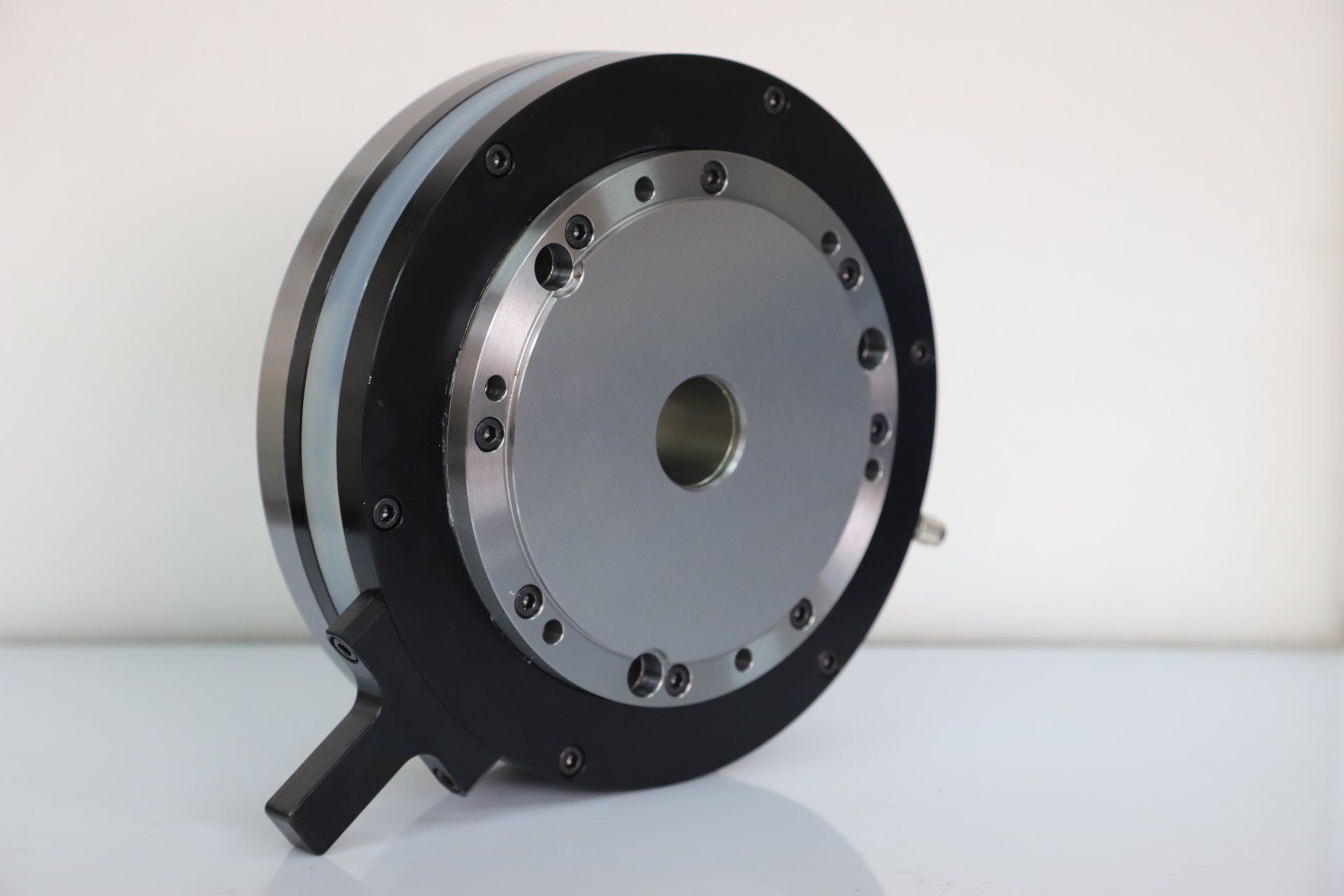

Modell: 150-3-3 SC TH-30 Rück- und Seitenansicht der Schwenkeinheit
