Hauptmerkmale des Membranfutters:

Wiederholgenauigkeit – die Wiederholgenauigkeit des Membranfutters liegt innerhalb von 0,0005 mm oder 0,00002 Zoll. Das ist garantiert.

Stabile Spannung – Die Werkstückspannung ist auch über 8000 U/min stabil. Dank des einzigartigen Designs werden die Backen nicht von der Zentrifugalkraft beeinflusst. Submikron-Genauigkeit und superfeines Finish werden bei Hochgeschwindigkeitsbearbeitung gewährleistet.

Flexible Spannkraft – Sowohl bei Innen- als auch Außenspannung kann der Luftdruck über einen Luftregler sehr flexibel auf den anwendungsgerechten Wert eingestellt werden. Diese Funktion bietet dem Mechaniker die Möglichkeit, Teile mit „dünnen Wänden“ zu bearbeiten, ohne die Teileabmessungen zu beschädigen oder zu verformen.

Wartungsfrei – Das hochpräzise Membran-Luftspannfutter benötigt keine Schmierung. Es ist ein versiegeltes Futter. Ein einzigartiges Design verhindert das Eindringen von Schneidspänen und Spänen in den Futterkörper. Somit ist diese DC ideal für alle CNC-Dreh-, Vertikalbearbeitungs- und präzisen Schleifoperationen.

Hohe Haltbarkeit und Stabilität – Backe und vordere Abdeckung bestehen aus speziellen Materialien, die speziell wärmebehandelt wurden, um Steifigkeit und Genauigkeit über einen langen Zeitraum zu erhalten.

Flexible Anwendung – Dieses Membranspannfutter kann sowohl Innen- als auch Außenspannung aufnehmen. Rücklaufsperren können sowohl innerhalb des Werkstücks als auch außerhalb durch Verwendung des Außenflansches ausgeführt werden.

Hochgeschwindigkeitsdrehfähigkeit – Das Standardmodell kann mit bis zu 8.000 U/min gedreht werden. Ein spezielles schnelleres Modell ist verfügbar. Es enthält interne Gewichte für ein Gegengewichtssystem, das es ermöglicht, das Spannfutter mit mehr als 11.000 U / min zu drehen.

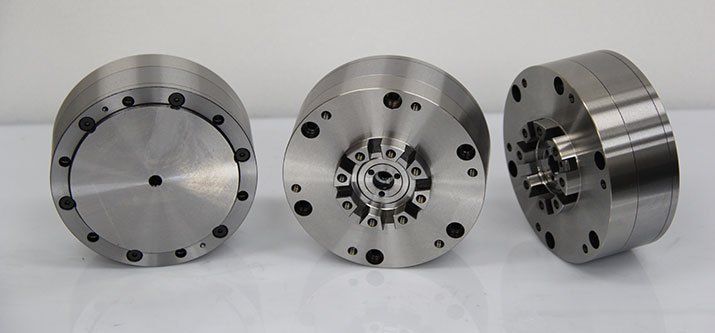

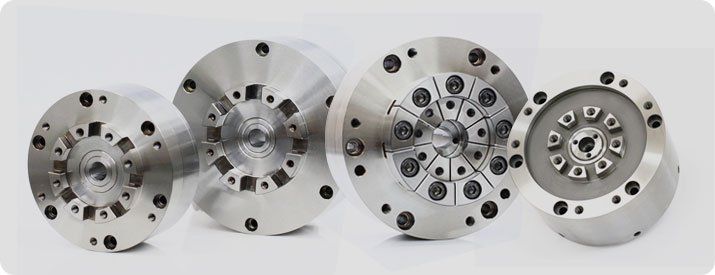

Die Größe des hochpräzisen Membran-Luftspannfutters reicht von 80 mm bis 200 mm oder 3" bis 8". Der Kunde kann auf Anfrage Membranfutter mit spezifischer Durchgangslochgröße haben (siehe unten). Das Membran-Tandemfutter ist in 100 mm und 150 mm oder 4" bis 6" erhältlich.

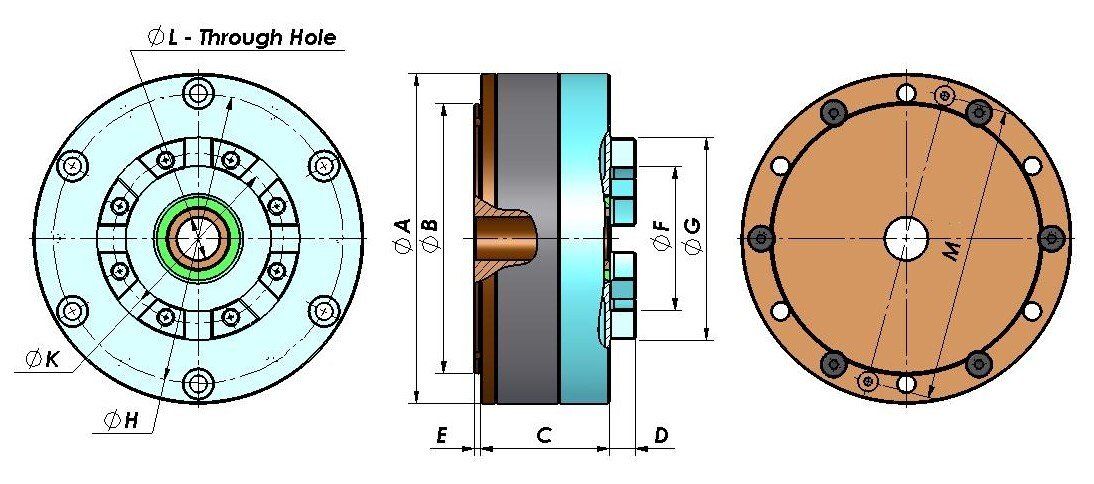

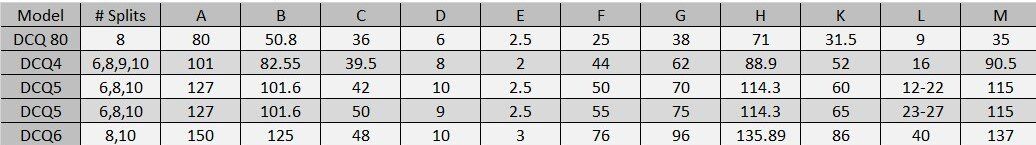

Durchgangslochmembran

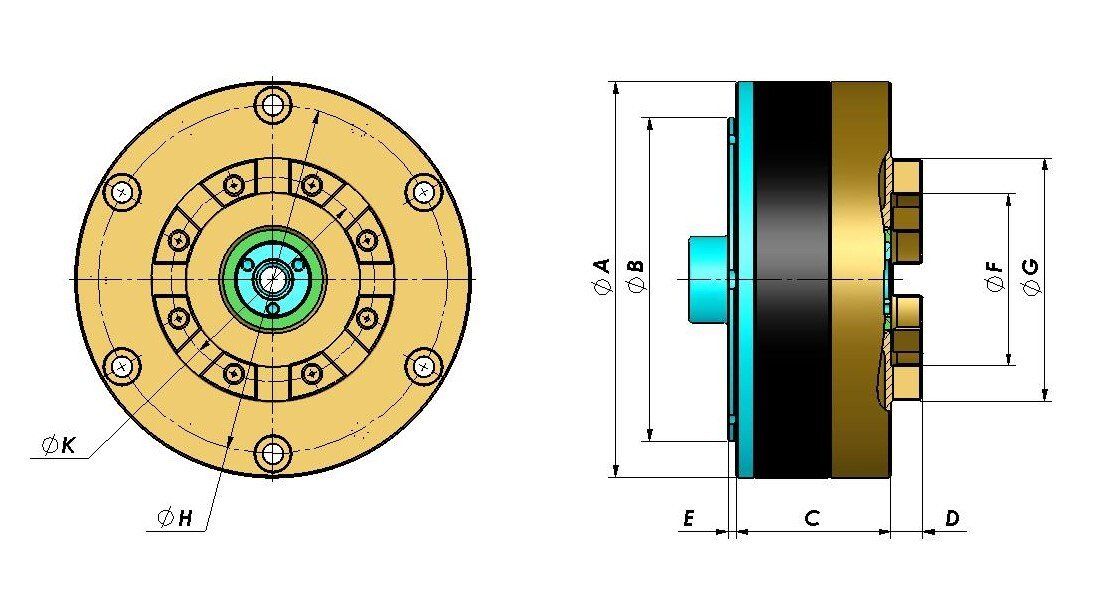

Technische Parameter in mm

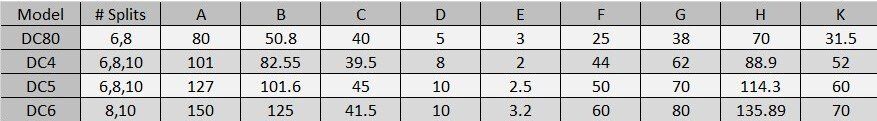

Standard-Membran

Technische Parameter in mm

Hochpräzise Membranspannbacken

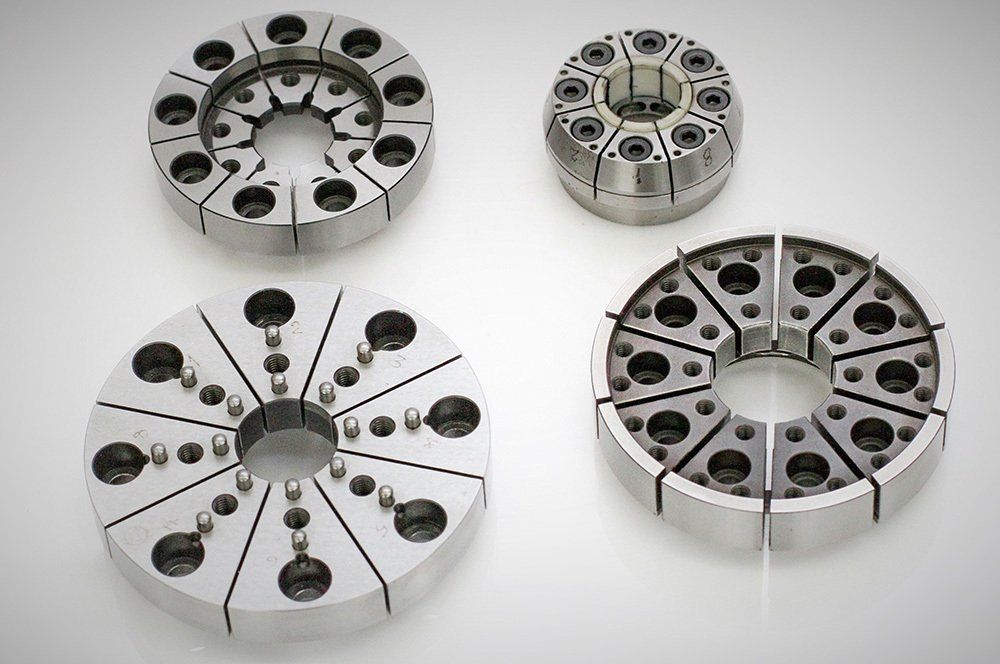

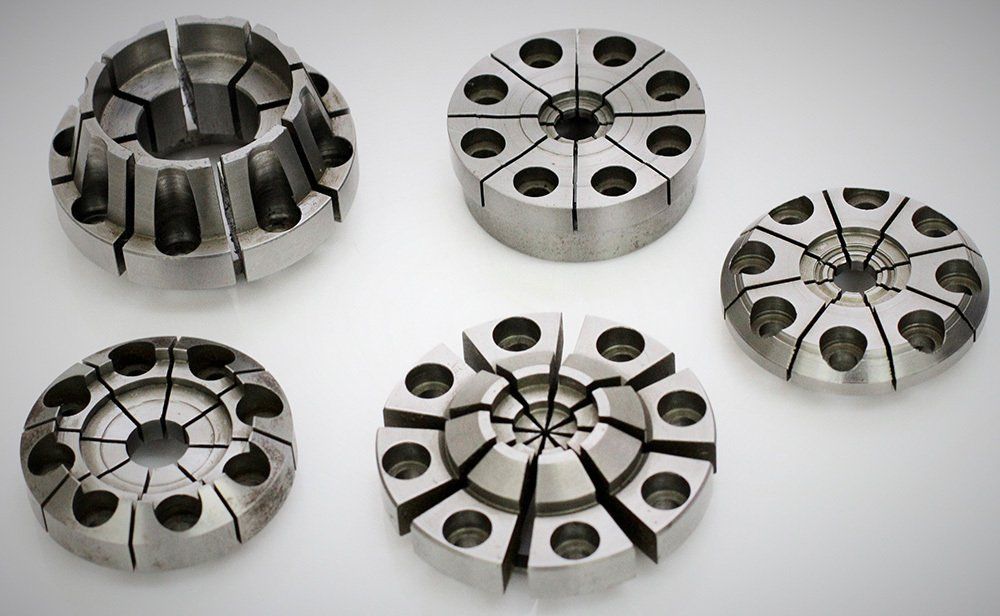

PML-PAL produziert Aufsatzbacken. Darüber hinaus fertigen oder modifizieren wir sie auch nach Kundenspezifikation. Die Backen können gehärtet und geschliffen werden. Die Form der Aufsatzbacken, die Abmessungen und das Material können vom Kunden bestimmt werden. Nachfolgend finden Sie Fotos von Aufsatzbacken, Sonderanfertigungen oder modifizierten Backen und Einsätzen.

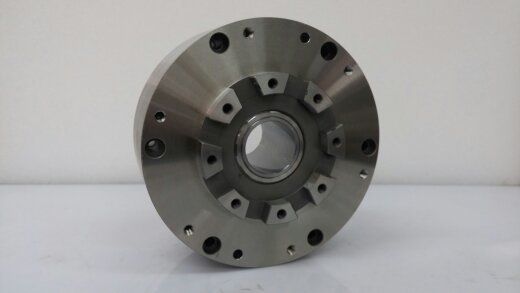

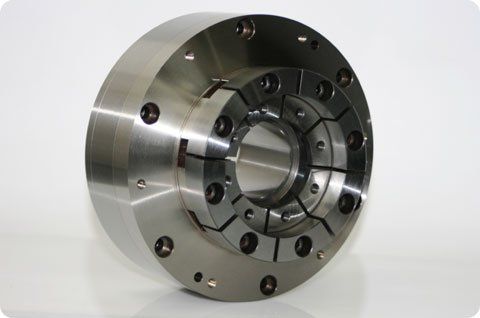

Modell DC6-TH40 - Membranspannfutter ist ein superhochpräzises Ø150mm oder 6"

mit Ø40mm Durchgangsbohrung und Aufsatzbacken.

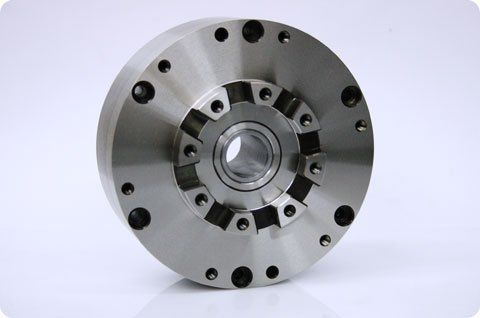

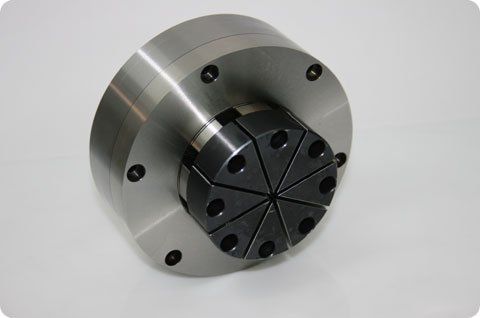

Modell DC5-TH20 - Membranspannfutter superhochpräzise Ø127mm oder 5"

mit Ø20mm Durchgangsbohrung ohne Aufsatzbacken

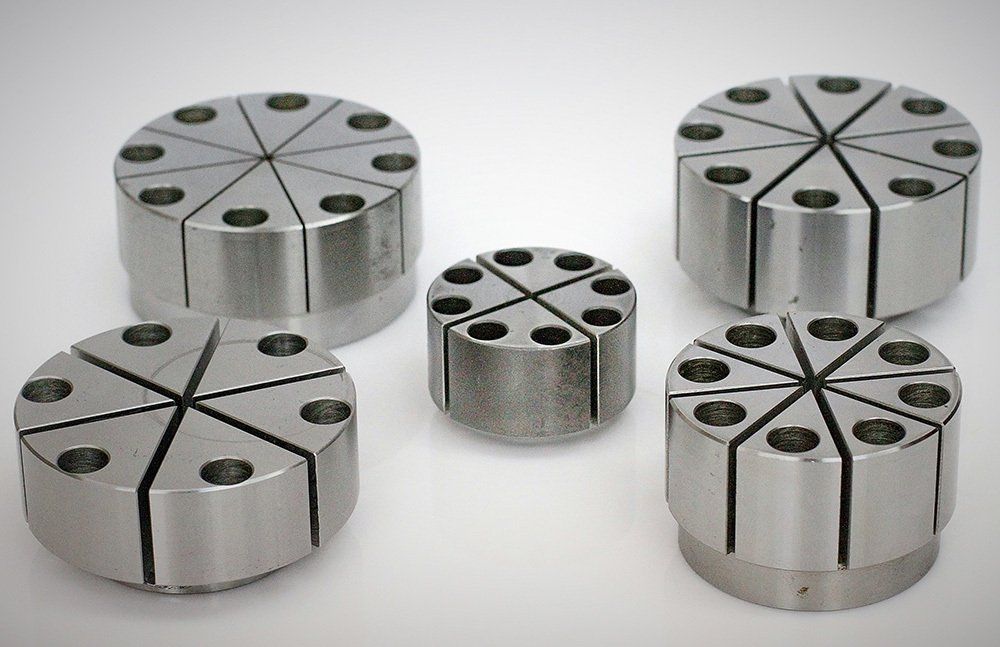

Modell DC5 - Diaphragmaspannfutter super hochpräzise Ø127mm oder 5"

mit blanken Aufsatzbacken

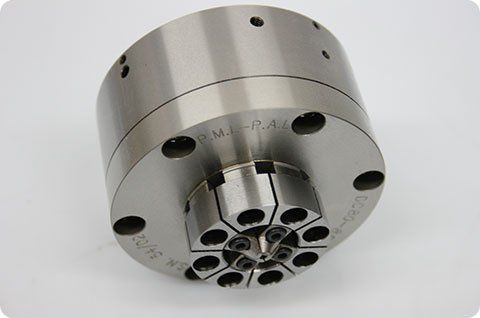

Modell DC80-8B - Membranspannfutter superhochpräzise Ø80mm oder 3"

mit kundenspezifischen Aufsatzbacken

Modell DC4-8-Q - Quick Change (QC) Membranfutter Ø101mm oder 4", PCD 40mm

Modell DC5-TH 27 – 5-Zoll-Spannfutter mit dem größten Durchgangsloch, 27 mm
