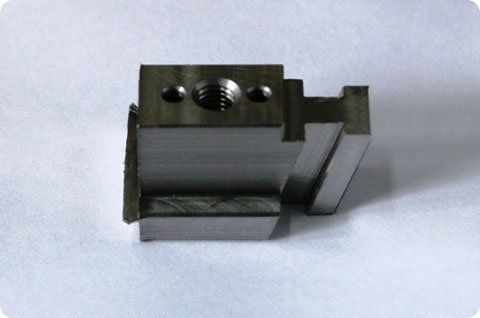

Die zweite und letzte Operation ist das Fräsen der letzten Wand (auf der linken Seite). Die Zykluszeit ist sehr kurz, weniger als 20 Sekunden. Es gibt ein paar Optionen:

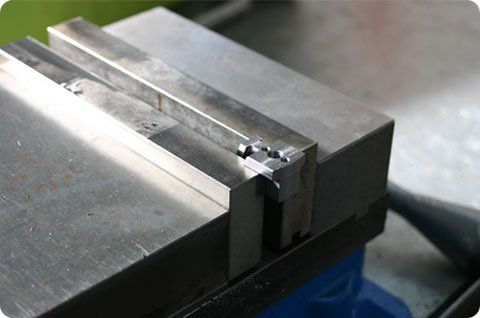

Dies könnte in einem Schraubstock mit einem Stopper erfolgen. Ein Schraubstock ist jedoch zeitlich gesehen keine ideale Lösung, und es erfordert auch manuelle Kraft, um den Schraubstock zu öffnen und zu schließen. Außerdem muss das Werkstück an einer Kante liegen und die Schraubstockwände sind möglicherweise nicht parallel zueinander, wodurch eine ungleichmäßige Kraft entlang der Werkstückwand ausgeübt wird. Auch beim Einspannen von zwei Werkstücken, eines auf jeder Seite des Schraubstocks, garantiert dies keinen zuverlässigen Anschlag

Ein effizienterer Weg und beträchtlicher für die Stärke und Kraft des Bedieners

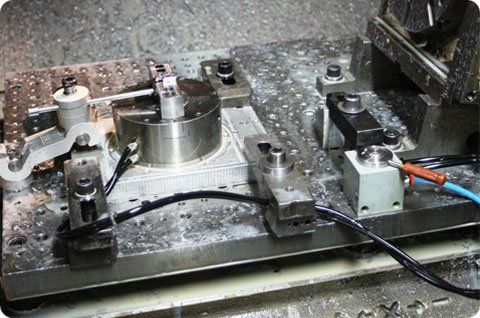

Zur Vervollständigung der Aufgabe wird ein stationäres Präzisions-Luftspannfutter mit zwei Backen verwendet. Das folgende Foto

zeigt die Einrichtung für diesen Vorgang. In der Mitte ist das Zweibackenfutter auf seiner Aufnahme montiert

mit Stopper. Der Öffnungs- und Schließschalter befindet sich auf der rechten Seite. Die Atemwege sind sicher gesichert.

Vorteile:

1. Ziemlich einfache Einrichtung.

2. Einfaches und schnelles Ein- und Ausspannen des Werkstücks, spart Zeit.

3. Konstanter und kontrollierter Druck auf das Werkstück verhindert Schwankungen.

4. Wiederholbarkeit der Werkstückposition innerhalb von 0,005 mm von Zeit zu Zeit (jedes Teil wird genau wie das vorherige positioniert).

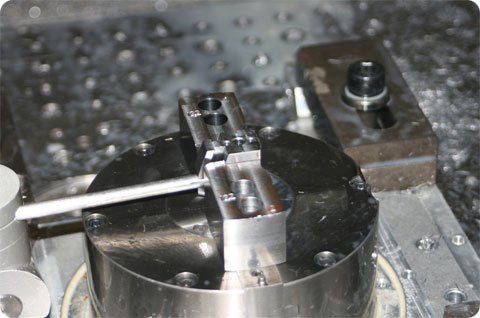

Sehen Sie sich das Spannfutter und das Werkstück genauer an. Die Stahlbacken wurden passend zum Werkstück bearbeitet.

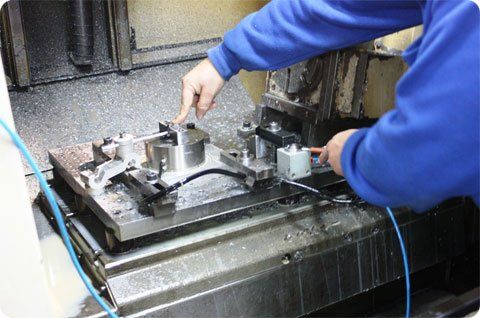

Der Bediener legt das Werkstück mit der rechten Hand mühelos zwischen die Backen

sichere Klemmung mit der linken Hand.

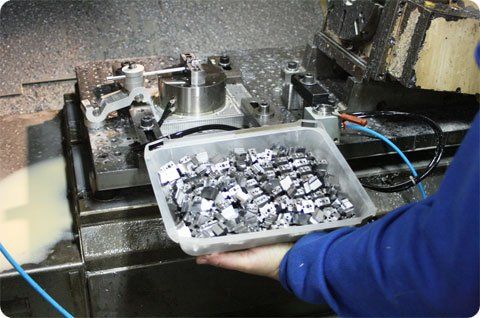

Der Fahrer zeigt seine Produktivität in nur wenigen Stunden. Die Verwendung des Luftfutters spart mindestens

30 % auf Zykluszeit.

Der Prozess ist nicht so anspruchsvoll. Die Verwendung des Luftfutters spart wirklich Zeit und Mühe.

Der Bediener ist sehr zufrieden damit, mit seinen Fingerspitzen zu arbeiten, anstatt einen ganzen Arm zu verwenden.....
