LUFTSPANNZANGE NÄHER
Pneumatischer Spannzangenschließerantrieb W12. Dieser Schließer wurde für eine Tischdrehmaschine Schaublin Modell CF-MI 70 gebaut. Die maximale Drehzahl beträgt 5000 U / min. Die maximale Zugkraft bei 6 Stangen beträgt 1100 N (siehe Tabelle). Eine weitere Anwendung für den Schließer ist das Zugstangenfutter. Das Spannfutter könnte auch am Schließer installiert werden.
Bitte beachten Sie den Link Zugstangen-Präzisionsfutter.

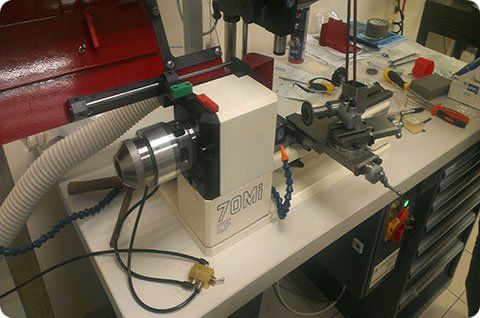

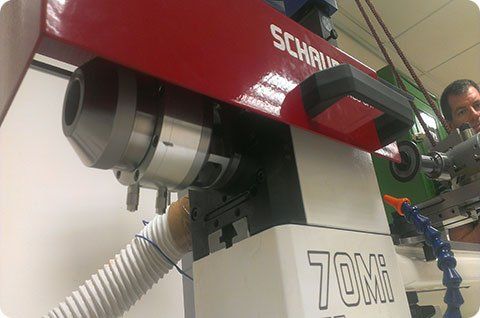

Der Schließer wird an der Maschine installiert, die mit den Luftanschlüssen verbunden ist
Es ist möglich, den Kolbenbewegungsbereich sowie den Kolbendurchmesser zu vergrößern und so die Zugkraft entsprechend den Kundenanforderungen zu erhöhen. Diese Seite ist ein Beispiel
für Modell Schaublin W12. Es kann jedoch auch ein Schließer für andere Modelle wie W20, W25, B32 und mehr bestellt werden.

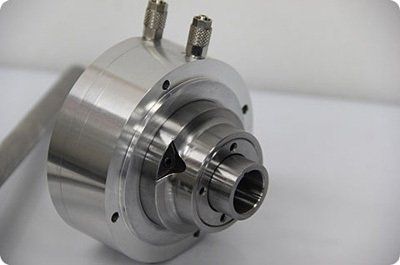

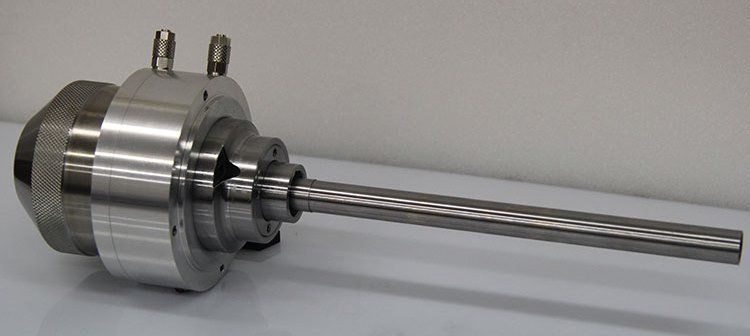

Eine weitere Ansicht der pneumatischen Spannzange aus der Nähe.
Nähere Ansicht der getrennten Teile
