LEICHTES LUFTFUTTER

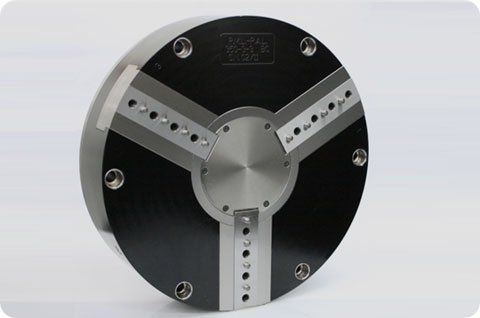

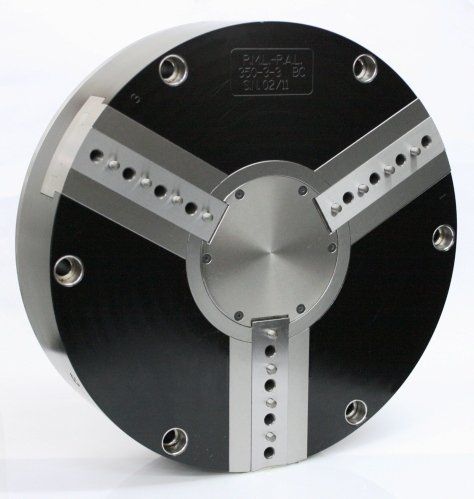

Dies ist ein 350-mm- oder 14-Zoll-Präzisions-Luftspannfutter mit drei Backen und 3 mm Backenhub.
Ein Kunde wandte sich an PML-PAL Engineering mit der Bitte, ein großes Luftspannfutter für Drehanwendungen zu konstruieren, das ein großes Werkstück über 1000 mm oder 39 Zoll spannen soll. Der Kunde bat darum, die hohe Belastung der Spindel zu berücksichtigen. Er bat darum ein möglichst leichtes Futter zu konstruieren, das seine Genauigkeit und Wiederholbarkeit über lange Zeit hält und mit bestimmten Drehzahlen läuft.

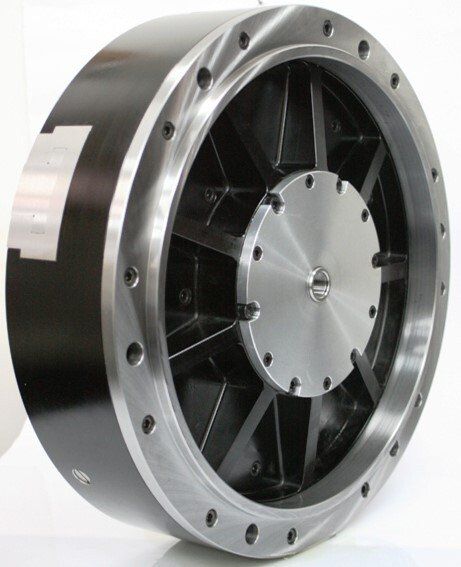

In Anbetracht der Leichtbauanforderung bestand die Schlussfolgerung von pml-pal darin, einen Futterkörper aus Aluminiummaterial zu entwerfen, das einen Eloxalprozess durchläuft. Die beweglichen Teile sind Einsätze aus Grauguss und Innenbacken aus gehärtetem Kohlenstoffstahl. Das Gewicht des Spannfutters aus Aluminium beträgt ungefähr 30 kg. Es ist etwa 43 % Prozent oder 23 kg/50 lb leichter als ein ähnliches Spannfutter aus Baustahl. Die Genauigkeit beträgt 0,006 mm oder 0,00024".

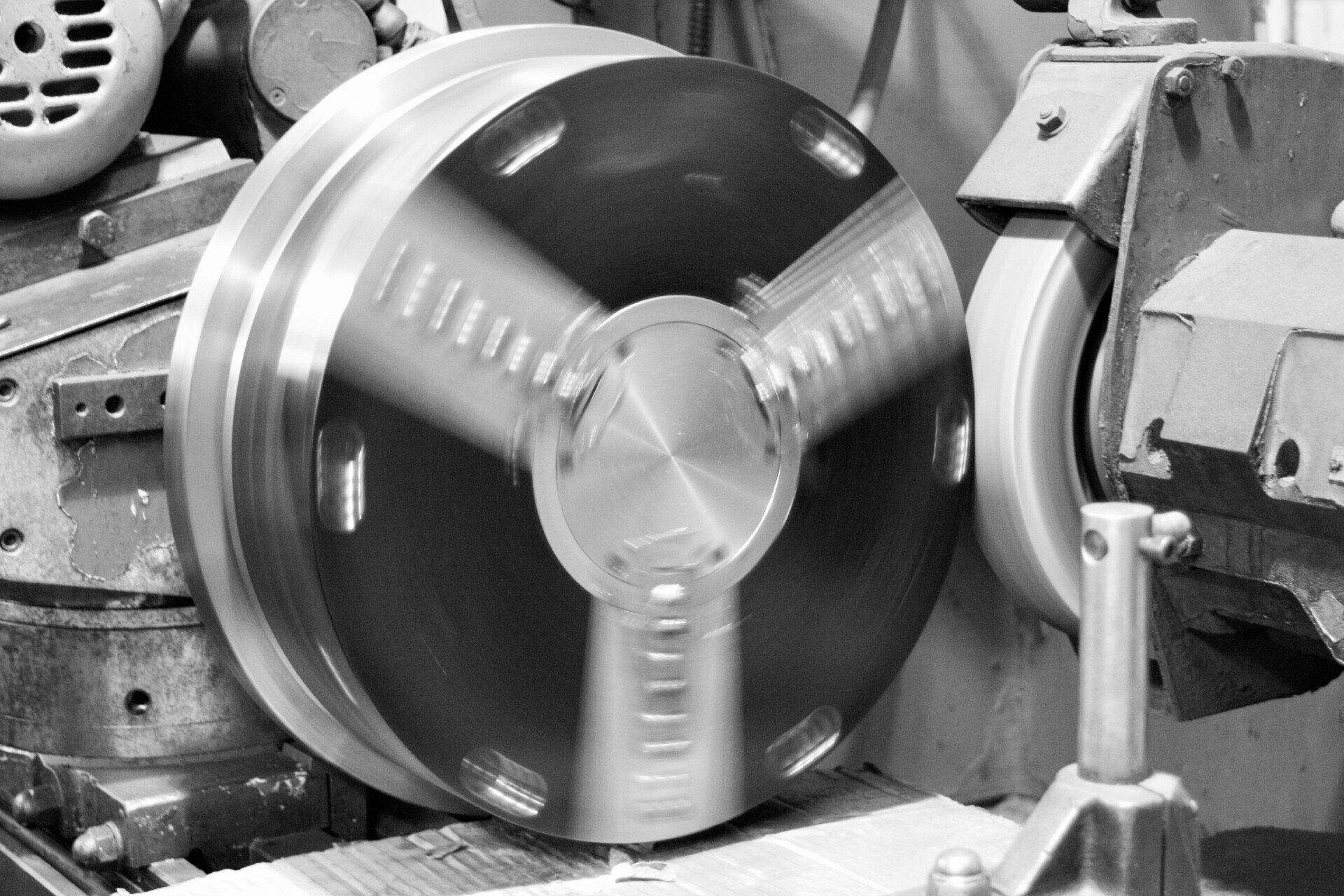

Um mehr über den Herstellungsprozess zu erfahren, sehen Sie sich bitte die folgende Seite an.
Unten finden Sie einen Link zu einem Artikel über einen PML-PAL-Kunden, der erklärt, wie er eine Puma-Drehmaschine für seine einzigartige Spezifikation nachgerüstet hat. Unter den vielen Änderungen montierten sie das obige Luftspannfutter.
Aus dem am 7. Juni 2013 veröffentlichten Originalartikel....
„Durch solche Diskussionen haben wir festgestellt, dass unsere Bedürfnisse am besten erfüllt werden
Ersetzen des hydraulischen Spannfutters und der Zugstange des Puma durch einen hochpräzisen Niederdruck
(PML-PAL) 350 mm pneumatisches 3-Backen-Futtersystem. Um schnellere Einstellungen zu gewährleisten und zu verbessern
Produktivität wurde ein maßgeschneidertes Werkstückhaltesystem unter Verwendung des flexiblen Jergens Ball-Lock entwickelt
Spannsystem, diese werden auf den modularen kundenspezifischen Spannbacken verwendet, die entworfen und hergestellt werden
im Haus von Cross".

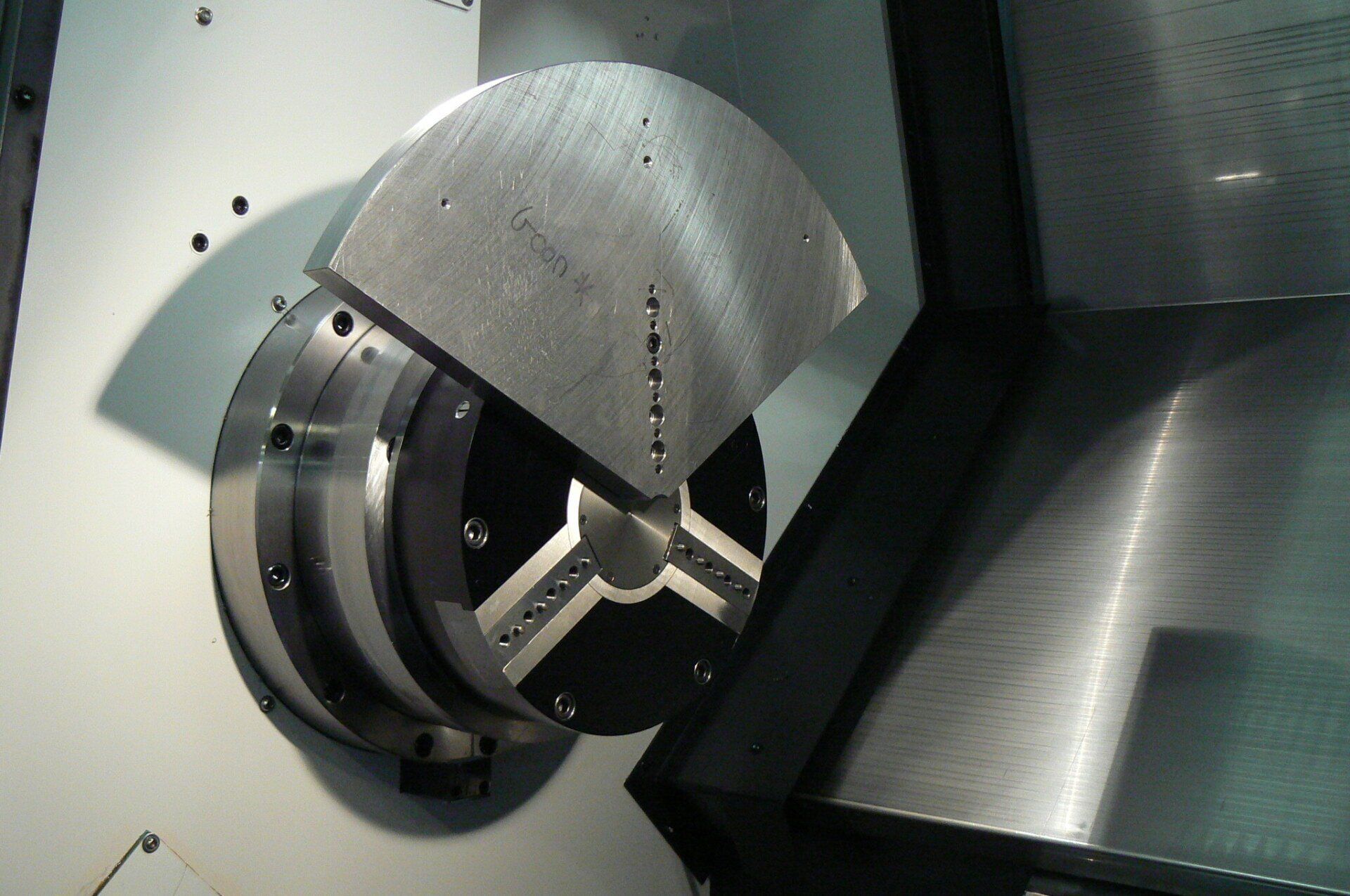

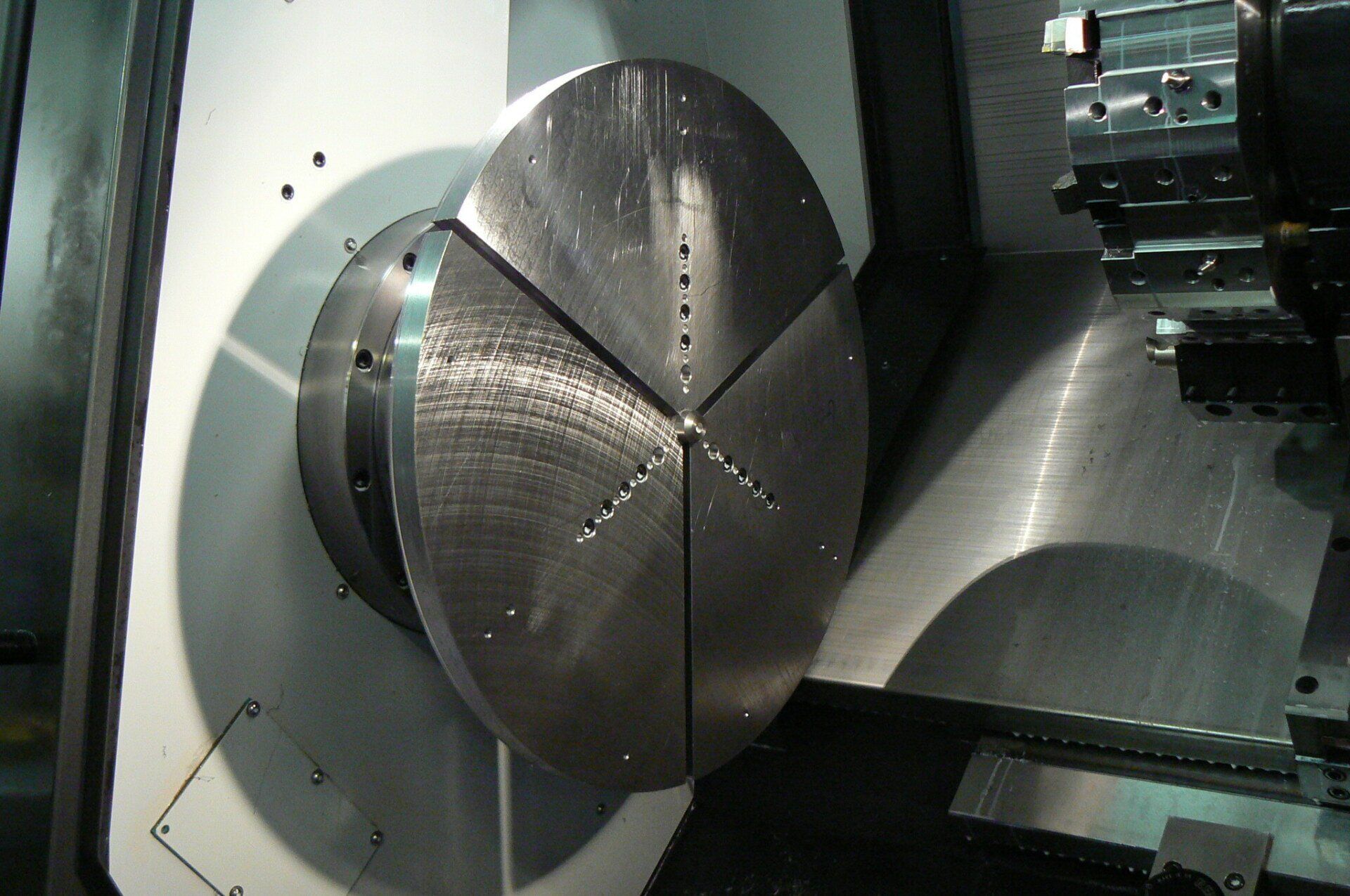

Das leichte Luftspannfutter PML-PAL, 350 mm, ist auf der Puma-Drehmaschine montiert
