03. Juni 2018
Dies ist ein kundenspezifisches Hochpräzisions-Luftschleiffutter mit einer einzelnen Gleitbacke. Das Luftspannfutter ist für einen bestimmten Kundenbedarf ausgelegt. Es ist hermetisch versiegelt, Ø107 mm, mit einer Backe, die 1,5 mm verschiebbar ist. Dieses Spannfutter basiert auf dem BCG-Schleifmodell. Das Spannfutter soll auf einer CNC-Schleifmaschine montiert werden, die als rotierender Luft-Präzisionsschraubstock fungiert. Alle Löcher werden gemäß den Kundenspezifikationen konstruiert. Auf der gegenüberliegenden Seite der Backe sollte sich ein statischer Stopper befinden.
Die Genauigkeit beträgt 0,0015 mm oder 0,00006 Zoll
Versiegeltes Spannfutter
Die Greifkraft beträgt 360 kgf
Die Futtergröße beträgt 107 mm oder 4 Zoll.
Strich auf Dia. 1,5mm

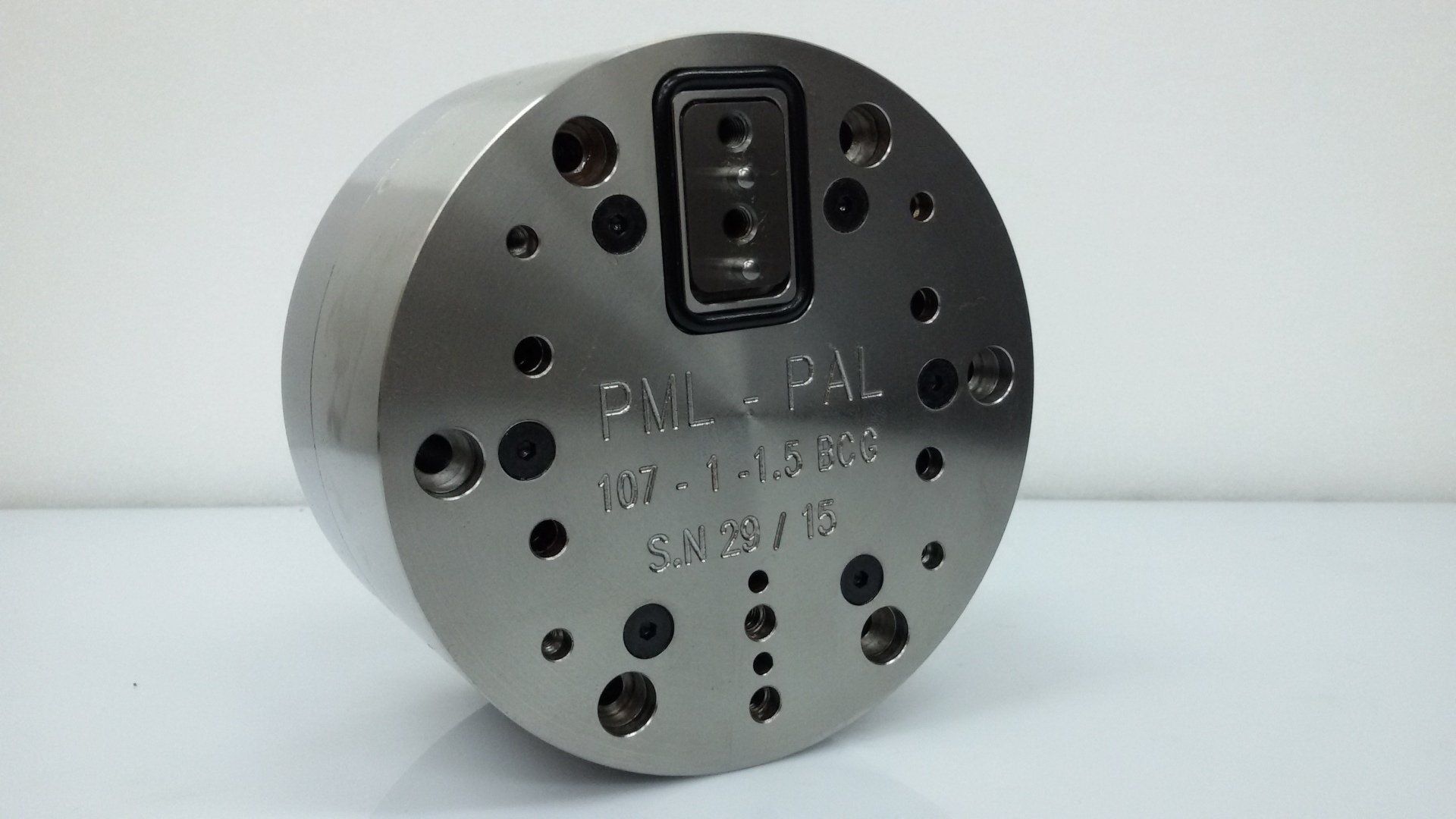

107-1-1.5 BCG-Modell

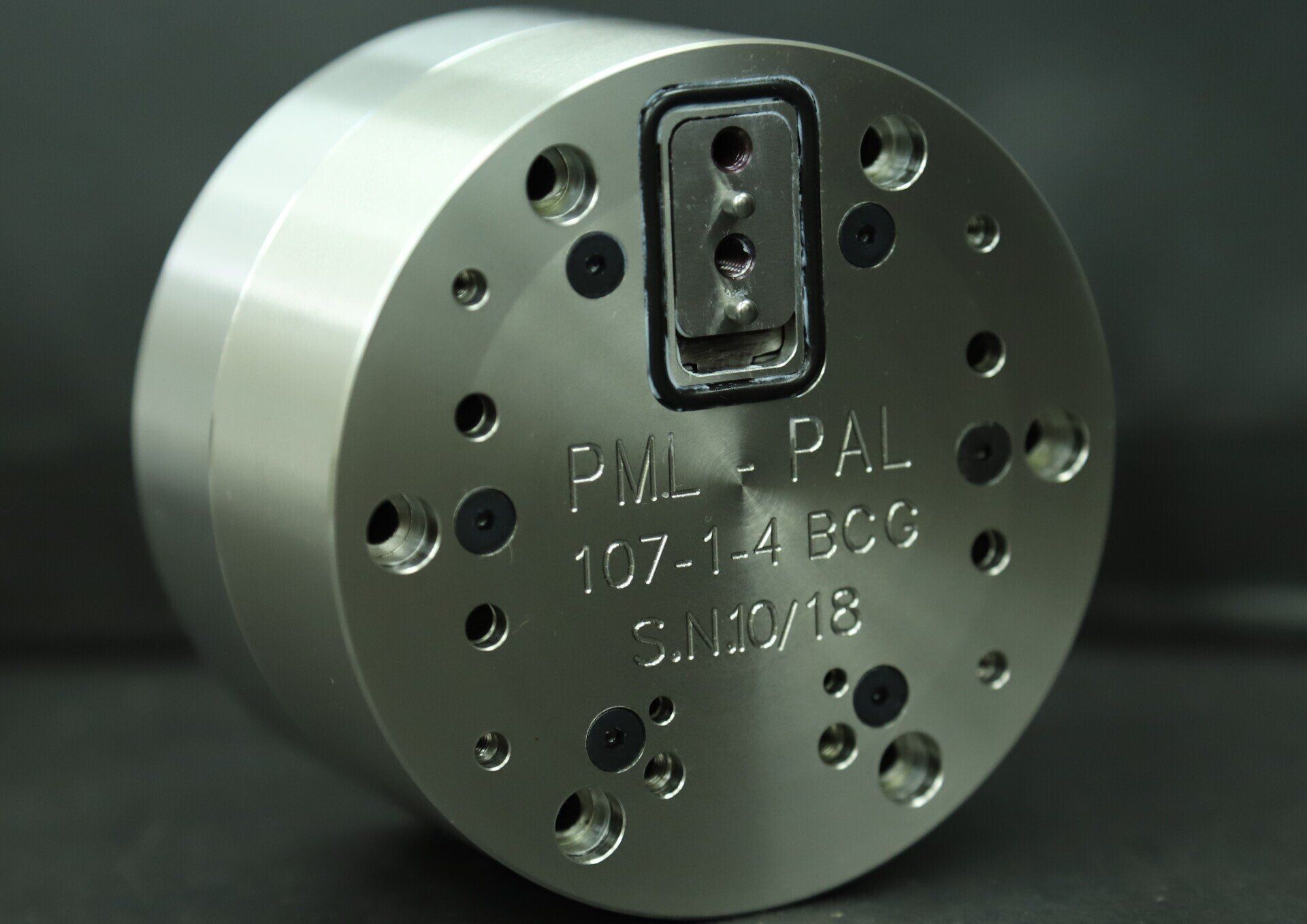

Es ist auf Kundenwunsch mit einem längeren Hub von 4 mm ausgelegt. Es ermöglicht die Verwendung einer Vielzahl von Werkstückgrößen. Es gibt eine einzelne Backe auf einer Seite und einen statischen Stopper auf der
andere. Das Spannfutter soll auf einer CNC-Schleifmaschine montiert werden, die als rotierender Luft-Präzisionsschraubstock fungiert.

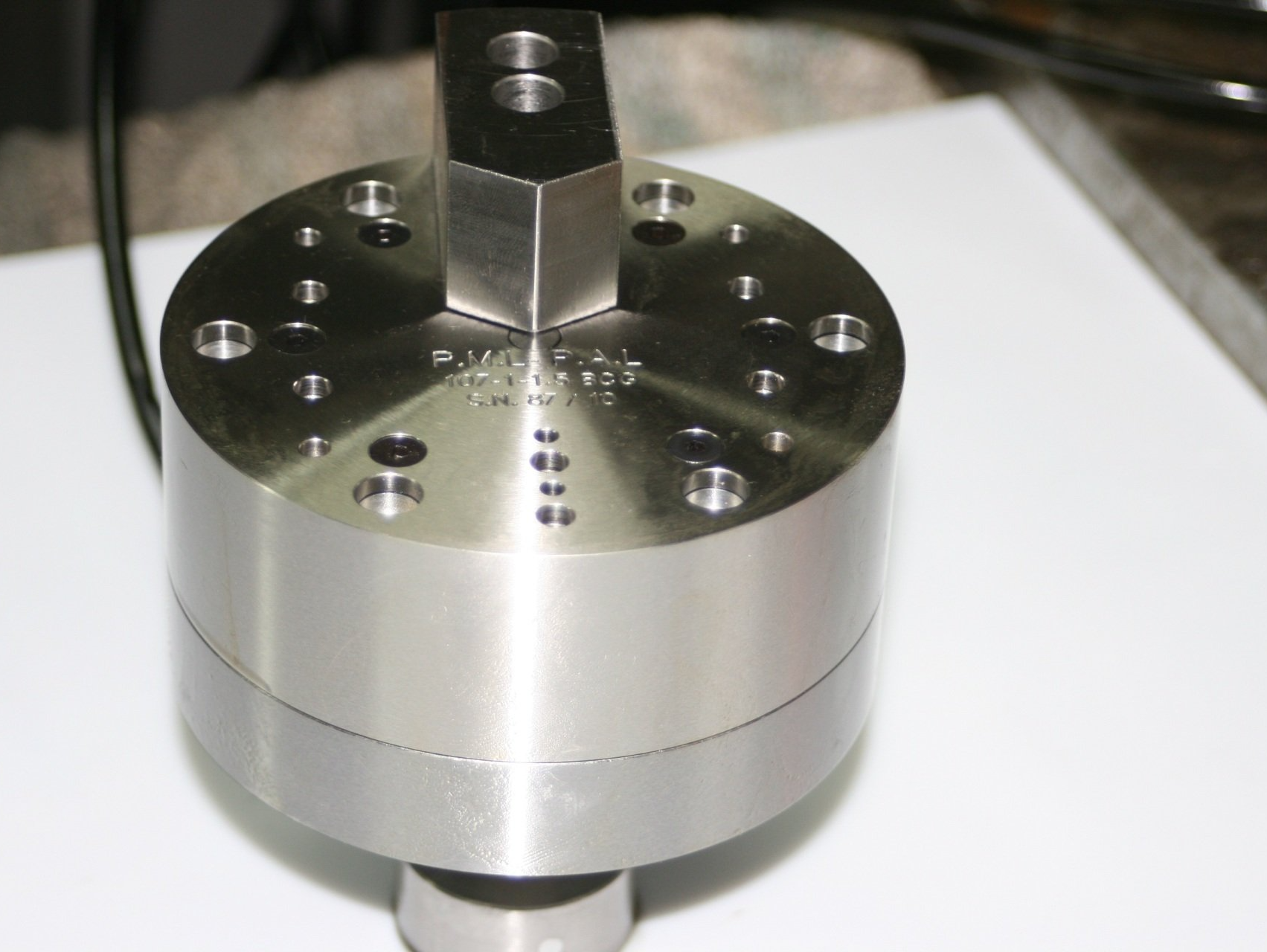

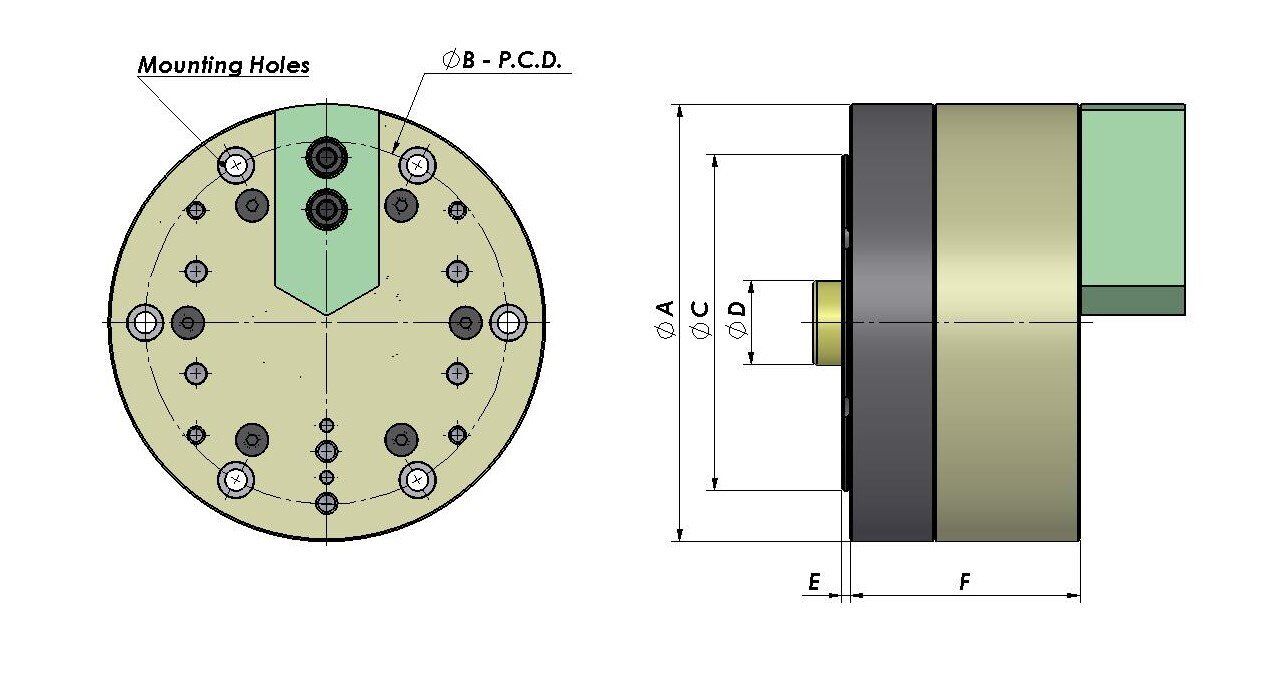

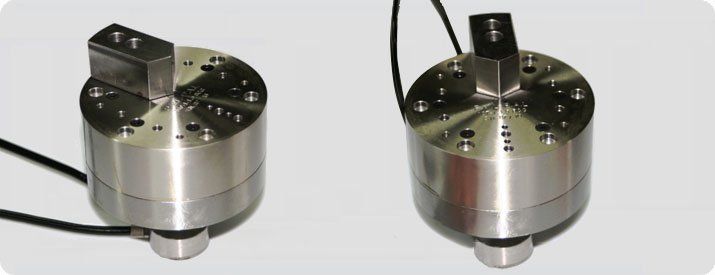

Vorder- und Seitenansicht

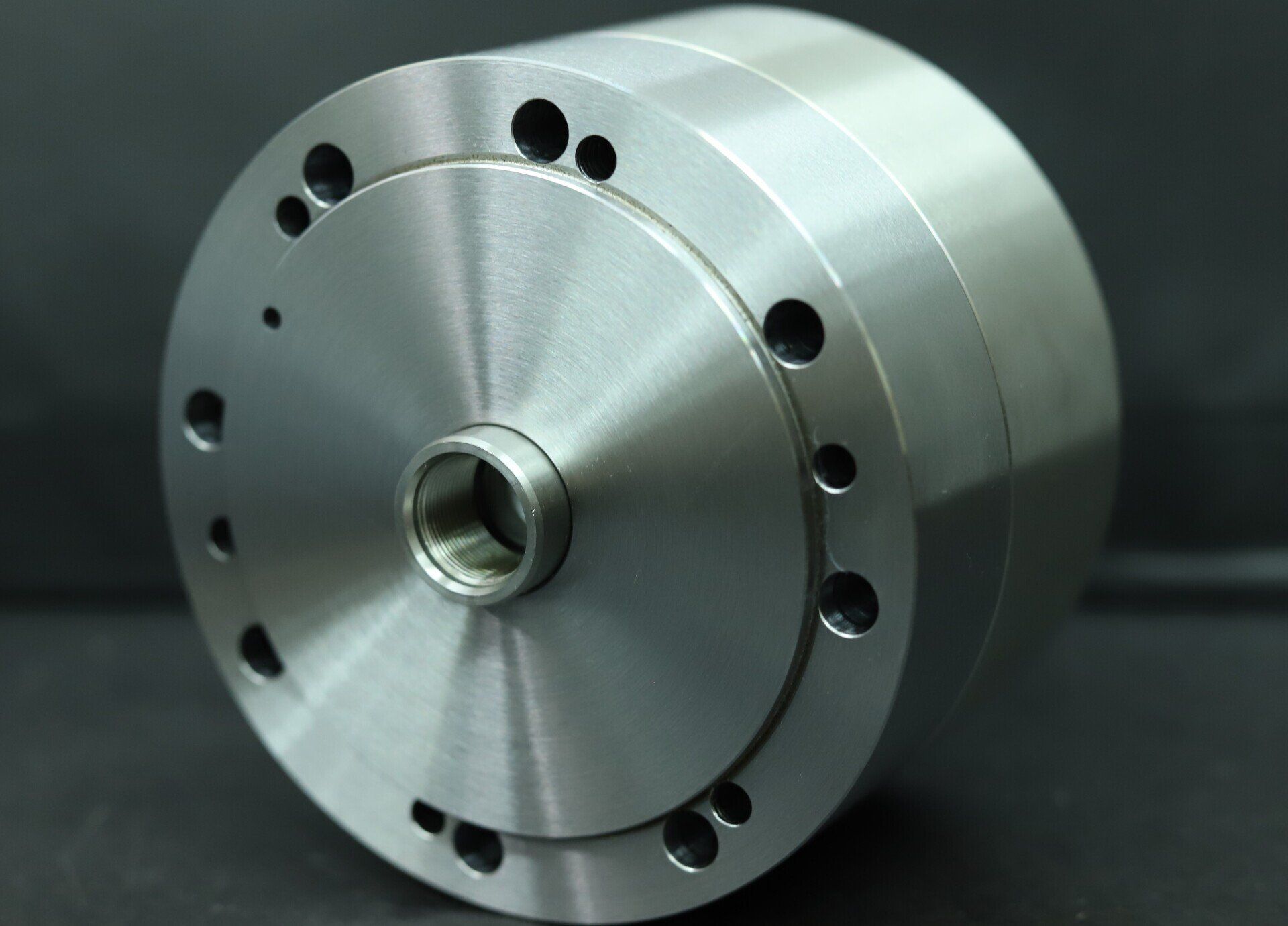

Rückansicht
