SCHNELLWECHSELFUTTER K
Schnellwechselfutter (QC) - Auf dieser Seite wird das QC-Luftfutter für Drehanwendungen vorgestellt. Diese Konstruktion ermöglicht es dem Bediener, schnell von einem Spannfutter zum anderen zu wechseln und bei minimaler Rüstzeit mit der gleichen Genauigkeit wieder an die Arbeit zu gehen. Es ist ein hochpräzises Luftspannfutter mit einer Genauigkeit von 0,002 mm oder 0,00008".
Anwendung und Vorteile:
Wenn eine Vielzahl von Durchmessern oder unterschiedliche Werkstücke mit hoher Genauigkeit bearbeitet werden müssen, bietet diese Konfiguration die Möglichkeit und die Flexibilität, das Futter zusammen mit seinen Aufsatzbacken schnell als ein Stück zu entfernen und gegen ein anderes auszutauschen, ohne die Luftzufuhr zu demontieren Rohr oder Adapter auf der Maschinenspindelnase. Fahren Sie also mit der Bearbeitung des nächsten Teils fort. Das neue Spannfutter bietet die gleiche hohe Genauigkeit. Diese Konfiguration spart Einrichtungszeit und minimiert Anpassungen.
PML-PAL bietet eine Schnellwechseloption in jeder Futterkonfiguration, einschließlich Membranfutter. Schnellwechselfutter wird auch als Back Air Ported Chuck bezeichnet. Auf der Rückseite des Spannfutters befinden sich zwei Luftanschlüsse.
Zum Spannen langer Werkstücke wird empfohlen, das QC-Spannfutter mit Durchgangsbohrung zu bestellen.

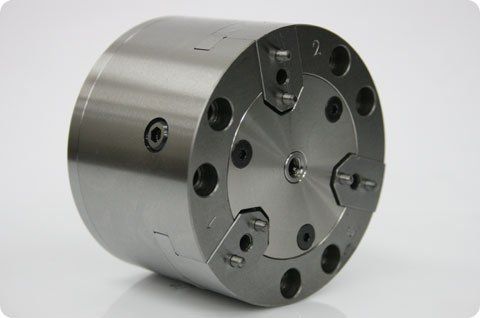

83-3-2.5 Modell NBC-Q, Schnellwechsel-Luftfutter 83 mm

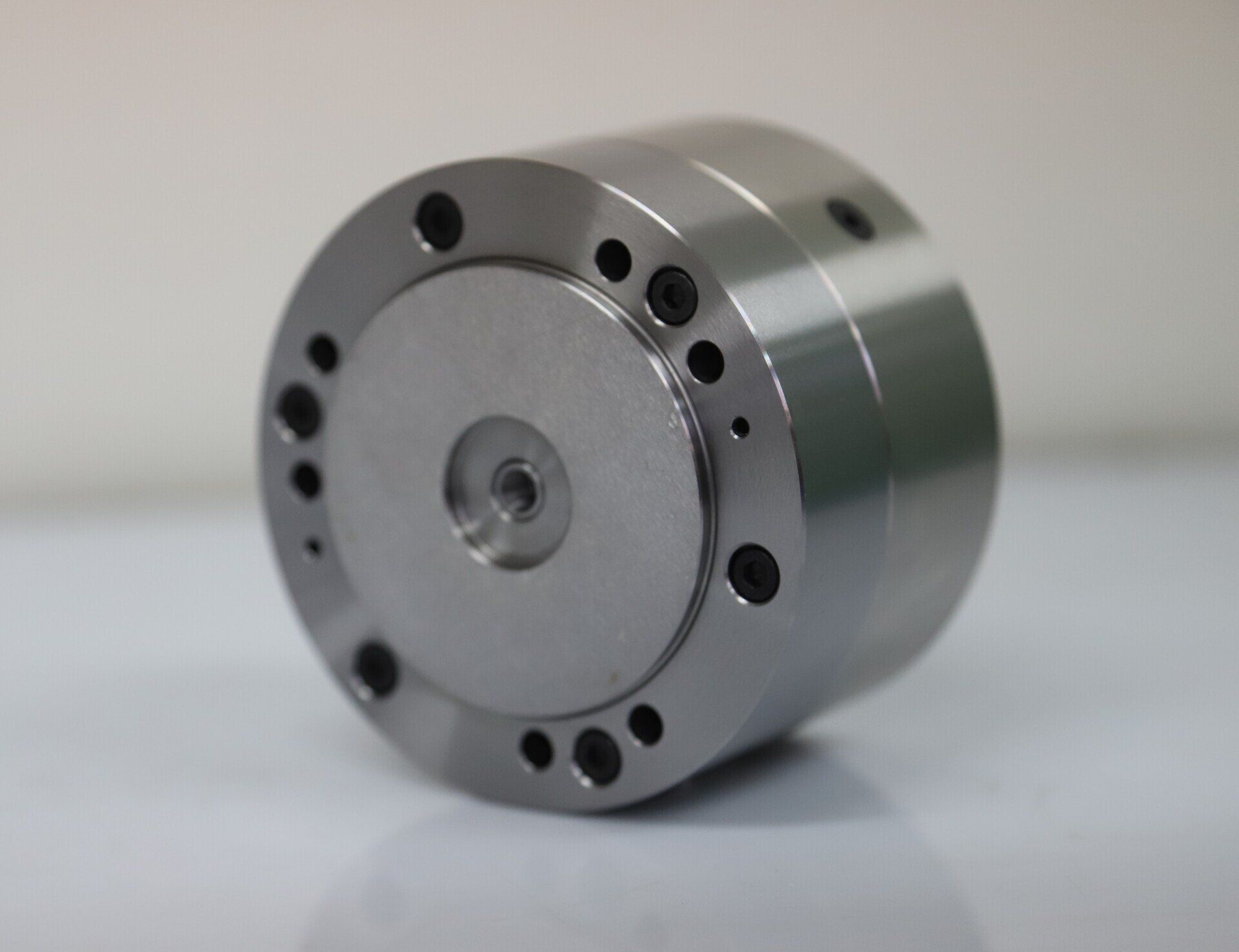

Rückansicht. Beachten Sie die hinteren Luftöffnungen.
200-3-2.5 Modell NBC-Q, Schnellwechsel-Luftfutter 200 mm
Rückansicht

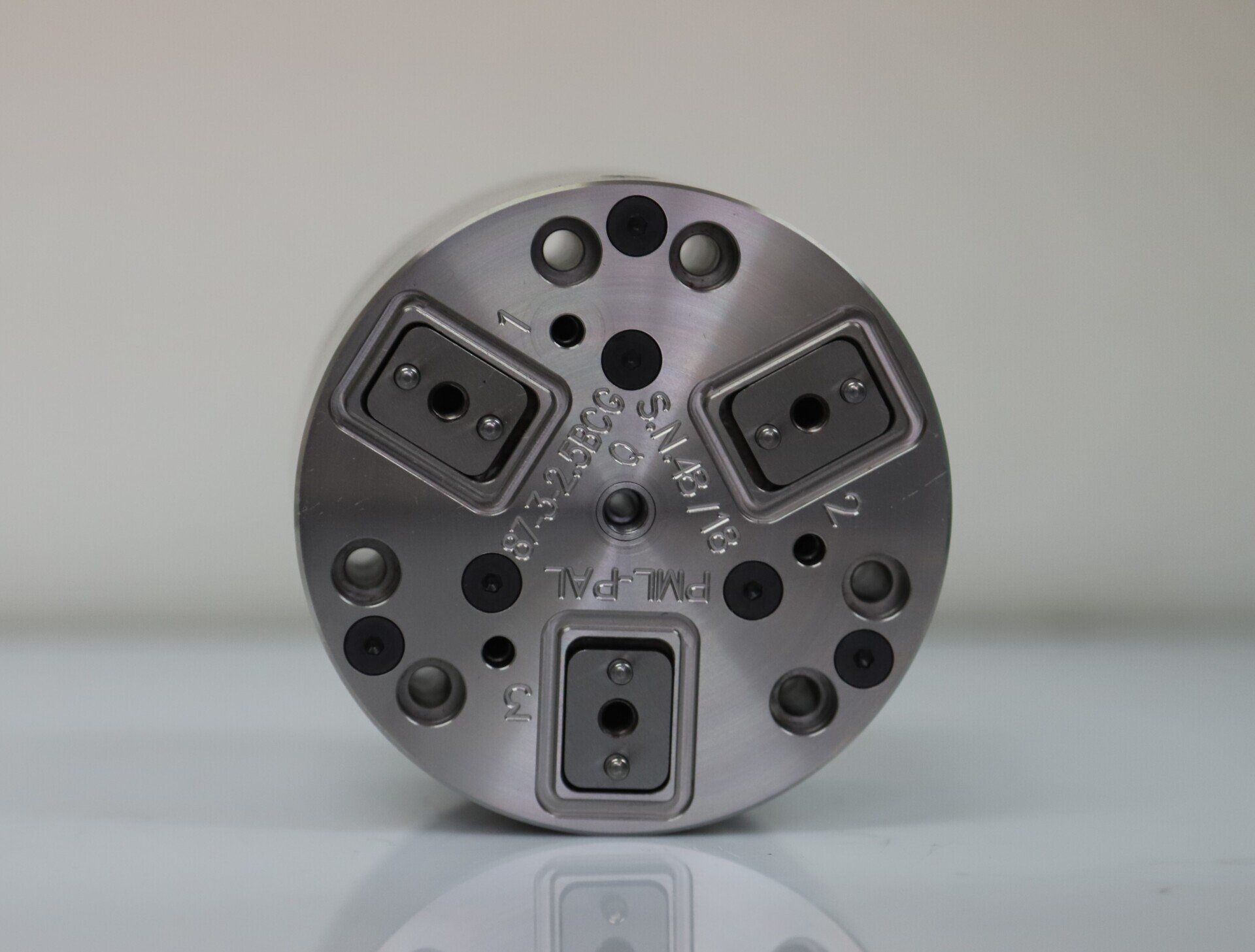

87-3-2.5 Modell BCG-Q, Schnellwechsel-Luftfutter 87 mm
Versiegelte Version
Rückansicht
